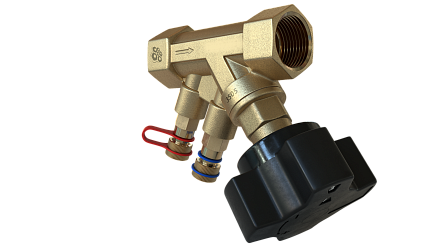

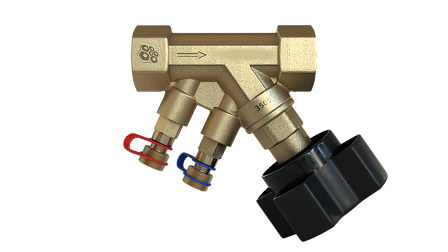

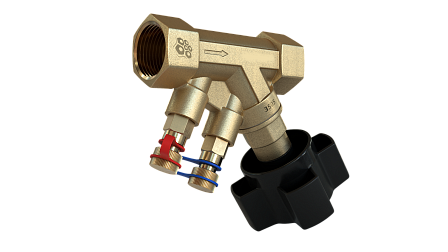

Клапан балансировочный РАШВОРК, 3505, DN15, PN25, Kvs=5,91 м3/ч, ВР/ВР, корпус латунь CW617N, 3505-015-25
- Описание
- Характеристики
- Документация Аналогичные товары
Материальное исполнение и конструкция корпуса:
Корпус клапана РАШВОРК 3505 изготовлен из латуни марки CW617N согласно европейскому стандарту EN 12165. Данный сплав характеризуется устойчивостью к дезинкинации (вымыванию цинка) и сохраняет прочностные свойства при воздействии высоких температур и давлений. Использование латуни CW617N обеспечивает долговечность эксплуатации в условиях постоянного контакта с сетевой водой или гликолевыми смесями. Внутренние механизмы, включая шток и регулировочный конус, также выполнены из коррозионностойких материалов.
Технические характеристики:
- Тип: балансировочный клапан
- Диаметр присоединения (DN): 15 мм
- Номинальное давление (PN): 25 бар
- Коэффициент пропускной способности (Kvs): 5,91 м³/ч
- Тип подключения: внутренняя резьба (ВР/ВР)
- Материал корпуса: латунь CW617N
- Рабочая температура: до 120 °C
Клапан балансировочный РАШВОРК 3505 используется для регулирования расхода жидкости в системах отопления, охлаждения и водоснабжения. Устройство обеспечивает точную настройку гидравлического баланса, что способствует равномерному распределению теплоносителя и повышению энергоэффективности системы.
Функциональные особенности регулировки и измерения:
Балансировочный клапан РАШВОРК 3505 оснащен настроечной шкалой, расположенной на рукоятке, что позволяет производить точную установку требуемого значения расхода. Конструкция предусматривает возможность блокировки настройки, что исключает несанкционированное изменение гидравлического режима системы в процессе эксплуатации. Для контроля текущих параметров в корпус интегрированы два измерительных порта (ниппеля). Через данные порты с помощью портативного расходомера или электронного дифференциального манометра измеряется перепад давления на клапане, после чего вычисляется фактический расход теплоносителя на данном участке трубопровода.
Монтажные требования и эксплуатационные ограничения:
Монтаж изделия должен осуществляться с учетом направления потока, указанного стрелкой на корпусе латунного клапана. Для корректной работы и минимизации турбулентности рекомендуется соблюдать прямые участки трубы до и после клапана (не менее 5 диаметров DN до и 2 диаметров DN после устройства). Резьбовые соединения должны быть уплотнены материалами, соответствующими температурным и химическим условиям эксплуатации.
Клапан РАШВОРК 3505-015-25 является необслуживаемым элементом трубопроводной сети, однако требует периодического визуального осмотра на предмет отсутствия протечек в местах резьбовых соединений и по штоку. Высокая точность Kvs (5.91 м³/ч) и прочностные характеристики латуни CW617N позволяют интегрировать данную арматуру в высоконагруженные инженерные системы зданий любого функционального назначения.
