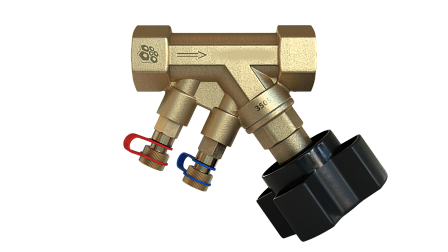

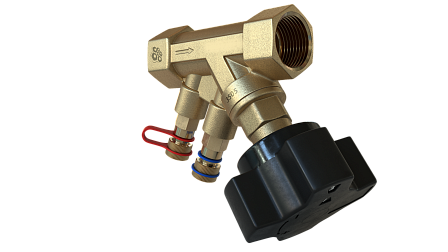

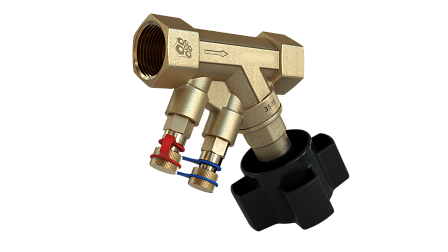

Клапан балансировочный РАШВОРК, 3505, DN20, PN25, Kvs=6,40 м3/ч, ВР/ВР, корпус латунь CW617N, 3505-020-25
- Описание
- Характеристики
- Документация Аналогичные товары
Гидравлические и механические параметры изделия:
Устройство обладает номинальным проходом DN20 (условный диаметр 20 мм) и рассчитано на эксплуатацию при избыточном рабочем давлении PN25 (до 2,5 МПа), что позволяет применять его в многоэтажных зданиях с высокими статическими нагрузками на арматурные узлы. Значение коэффициента пропускной способности Kvs составляет 6,40 м³/ч, что определяет максимальный расход воды через полностью открытый клапан при перепаде давления в 1 бар. Присоединение к трубопроводной сети осуществляется через внутреннюю трубную резьбу G 3/4" (ВР/ВР) с обоих торцов изделия, что упрощает монтаж в стесненных условиях и исключает необходимость применения дополнительных фланцевых соединений.
Основные технические параметры:
- Номинальный диаметр (DN): 20 мм
- Номинальное давление (PN): 25 бар
- Коэффициент пропускной способности (Kvs): 6,40 м³/ч
- Тип соединения: внутренняя резьба (ВР/ВР)
- Материал корпуса: латунь CW617N
- Максимальная рабочая температура: +120°C.
Клапан РАШВОРК 3505 оснащен многооборотной маховой рукояткой с градуированной шкалой, обеспечивающей высокую точность предварительной настройки расхода (пресетинга). Для фиксации заданного положения предусмотрен внутренний механизм блокировки настройки, который предотвращает случайное или преднамеренное изменение гидравлических параметров сторонними лицами после завершения пусконаладочных работ. На корпусе расположены два измерительных порта, закрытых защитными колпачками. Эти порты позволяют в реальном времени замерять перепад давления (ΔP) на измерительной диафрагме клапана. Полученные данные используются для расчета фактического расхода жидкости на контролируемом участке сети с помощью мобильных расходомеров.
Требования к монтажу и техническому обслуживанию:
Установка клапана должна производиться в соответствии с направлением стрелки, выштампованной на латунном корпусе, указывающей вектор движения теплоносителя. Для минимизации влияния турбулентных потоков на точность балансировки рекомендуется соблюдать регламентированные длины прямых участков трубопровода перед клапаном и после него. Устройство не требует регулярного технического обслуживания, кроме периодической проверки герметичности уплотнений и очистки измерительных каналов ниппелей.
