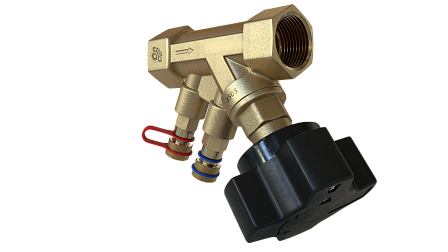

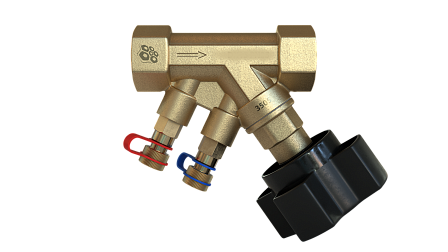

Клапан балансировочный РАШВОРК, 3505, DN25, PN25, Kvs=9,23 м3/ч, ВР/ВР, корпус латунь CW617N, 3505-025-25
- Описание
- Характеристики
- Документация Аналогичные товары
Гидравлические и эксплуатационные параметры:
Изделие характеризуется номинальным диаметром DN25 (условный проход 25 мм) и пропускной способностью Kvs 9,23 м³/ч. Конструкция рассчитана на работу в условиях номинального давления PN25 (2,5 МПа), что позволяет использовать клапан в системах с высокими требованиями к прочности арматуры. Присоединительные порты выполнены в виде внутренней трубной цилиндрической резьбы (ВР/ВР) стандарта G 1". Для измерения перепада давления и фактического расхода на корпусе предусмотрены два контрольно-измерительных ниппеля с игольчатыми затворами.
Основные технические параметры:
- Номинальный диаметр (DN): 25 мм
- Номинальное давление (PN): 25 бар
- Коэффициент пропускной способности (Kvs): 9,23 м³/ч
- Тип соединения: внутренняя резьба (ВР/ВР)
- Материал корпуса: латунь CW617N
- Максимальная рабочая температура: +120°C
Клапан оснащен регулировочным штоком с точной шкалой настройки, что позволяет производить калибровку расхода с высокой точностью. Герметичность соединений обеспечивается уплотнительными кольцами из EPDМ. Корпус выполнен из латуни марки CW617N, что обеспечивает устойчивость к коррозии и механическим воздействиям.
Механизм настройки и метрологического контроля:
Регулировка параметров осуществляется вращением рукоятки, на которой расположена цифровая шкала с четким делением шага настройки. Это позволяет восстановить заданное положение клапана после его полного закрытия (например, для проведения сервисных работ) без необходимости повторных измерений. Интегрированные измерительные порты (штуцеры) обеспечивают возможность подключения портативных приборов для замера перепада давления. Данные, полученные в процессе замера, сопоставляются с диаграммами настроек для определения точного расхода теплоносителя в м³/ч или л/с.
Требования к монтажу и эксплуатации:
При установке клапана РАШВОРК 3505 DN25 необходимо соблюдать направление движения потока, которое обозначено стрелкой на латунном корпусе. Для обеспечения точности балансировки и предотвращения кавитационных шумов рекомендуется предусматривать прямые участки трубы до и после клапана. Арматура допускает монтаж в любом пространственном положении (горизонтальном, вертикальном или наклонном), при условии обеспечения свободного доступа к рукоятке и измерительным ниппелям.
