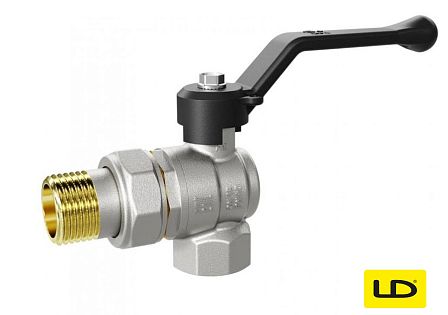

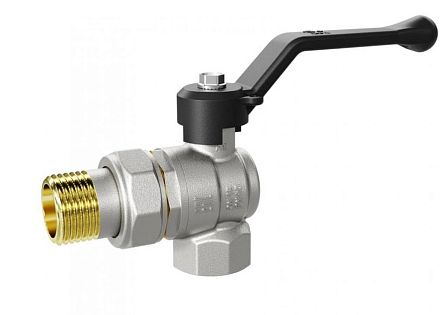

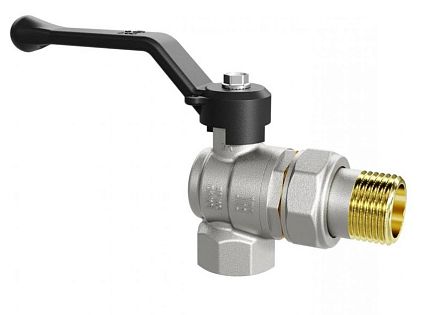

Кран шаровой LD Pride 47.15.В-ГШ.У.Р Ду15, Ру40, угловой, латунный, рычаг, LD 47.207.15
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивные особенности и материальное исполнение
Основой изделия является угловой корпус, изготовленный из латуни марки ЛС59-1 (ГОСТ 15527) методом горячей штамповки. Наружные латунные поверхности защищены гальваническим никелевым покрытием. Внутри корпуса расположен сферический затвор (шар) из хромированной латуни, герметичность которого в закрытом положении обеспечивается седельными уплотнениями из термостойкого фторопласта (PTFE).
Отличительной особенностью данной модели является орган управления, выполненный в виде стальной рукоятки-рычага с защитным полимерным чехлом (ПВХ). Длина рычага снижает физическое усилие, необходимое для поворота затвора на 90° до упора. Герметизация штока выполнена на основе двойного уплотнения из термостойкого эластомера, не требующего периодической подтяжки в процессе эксплуатации.
Кран оснащен разъемным соединением — полусгоном (накидная гайка со штуцером типа «американка»), сопряжение которого герметизируется резиновым уплотнительным кольцом. Это позволяет производить быстрый монтаж или отсоединение элементов трубопровода без демонтажа всей ветки системы.
Основные технические параметры
- Заводское обозначение: 47.15.В-ГШ.У.Р.
- Номинальный диаметр (Ду / DN): 15 мм.
- Присоединительный размер резьбы: 1/2 дюйма.
- Номинальное давление (Ру / PN): 4,0 МПа (40 бар).
- Предельная температура рабочей среды: до +150 °C.
- Минимальная температура среды: -20 °C (при условии сохранения жидкой фазы).
- Тип присоединительной резьбы: трубная цилиндрическая по ГОСТ 6357.
- Тип прохода: стандартный (редуцированный).
- Класс герметичности затвора: «А» по ГОСТ 9544.
- Схема подключения: внутренняя резьба — накидная гайка со штуцером наружной резьбы (В-ГШ).
Установка крана шарового углового с рычагом и полусгоном LD DN15 допускается в любом пространственном положении, не препятствующем полному ходу рукоятки-рычага на 90°. Направление подачи рабочей среды — произвольное.
Монтажные работы должны производиться рожковыми или разводными ключами за шестигранные элементы корпуса; использование трубных рычажных ключей непосредственно на никелированных поверхностях корпуса не допускается во избежание деформации. Запрещается эксплуатация изделия в промежуточных положениях затвора для регулирования расхода среды.
