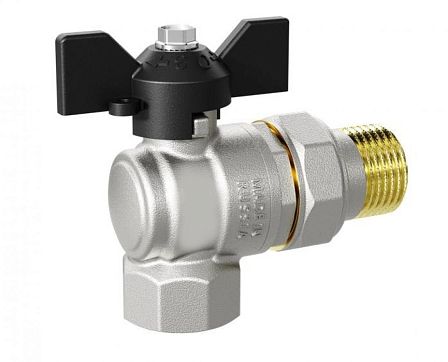

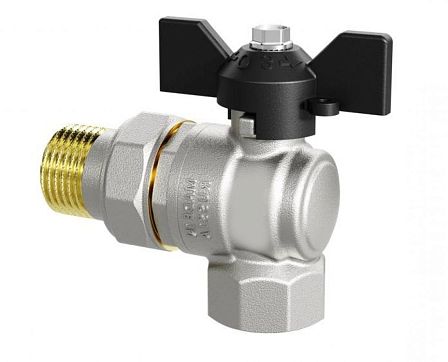

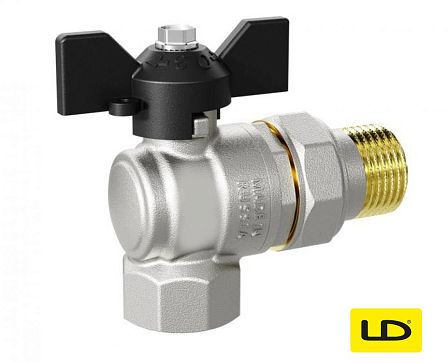

Кран шаровый 47.20.В-ГШ.У.Б LD Pride, Ду 20, Ру 40, угловой, ВР/Американка, бабочка, LD 47.206.20
- Описание
- Характеристики
- Документация Аналогичные товары
Конструктивные особенности и применяемые материалы
Корпус углового шарового крана LD 47.206.20 изготовлен методом горячей объемной штамповки из латуни марки ЛС59-1 по ГОСТ 15527. Для повышения коррозионной стойкости и защиты от внешних воздействий латунные детали имеют гальваническое никелированное покрытие.
Запорный орган выполнен в виде сферического затвора (шара) из хромированной латуни, прошедшей прецизионную алмазную полировку. Герметичность затвора в положении «закрыто» обеспечивается седельными уплотнениями из термостойкого фторопласта (PTFE). Шпиндельный узел герметизирован двойным уплотнением из эластомера, что исключает протечки по штоку в процессе эксплуатации и не требует периодического подтягивания сальниковой гайки.
Угловая конфигурация корпуса и наличие разъемного соединения типа «полусгон» (накидная гайка со штуцером, известная как «американка») позволяют производить локальный монтаж и демонтаж подключенного оборудования (радиаторов, коллекторов, насосных групп, водонагревателей) без демонтажа смежных участков трубопроводной сети. Органом ручного управления служит съемная поворотная рукоятка типа «бабочка», выполненная из алюминиевого сплава с защитным эпоксидным покрытием.
Технические характеристики и параметры
- Номинальный диаметр (Ду / DN): 20 мм.
- Присоединительный размер резьбы: 3/4 дюйма.
- Номинальное давление (Ру / PN): 4,0 МПа (40 бар).
- Диапазон температур рабочей среды: от -20 °C до +150 °C.
- Тип присоединительной резьбы: трубная цилиндрическая (G) согласно ГОСТ 6357.
- Конфигурация резьбы: внутренняя с одной стороны, наружная (на полусгоне) с другой стороны.
- Класс герметичности затвора: «А» в соответствии с ГОСТ 9544.
- Рабочая среда: вода, насыщенный пар, водные растворы гликолей (до 50%).
- Эффективный диаметр прохода: редуцированный (стандартный проход).
Установка крана шарового углового с американкой LD 3/4" допускается в любом пространственном положении. Направление потока среды не регламентировано. При монтаже запрещается использовать рычажные ключи для воздействия на корпус крана за пределами шестигранных монтажных поверхностей. Не допускается использование регулирующей ручки («бабочки») в качестве рычага для затягивания резьбы.
