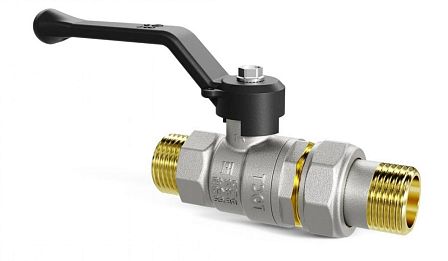

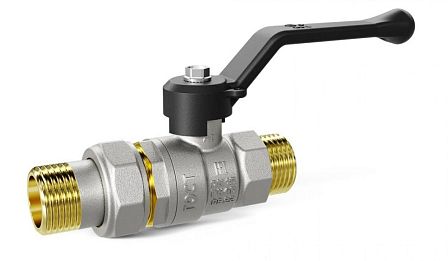

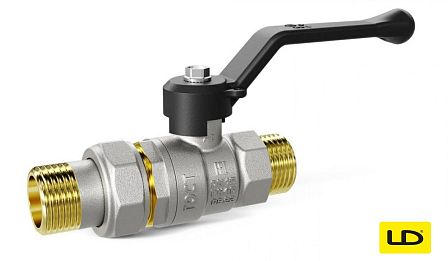

Кран шаровый 47.20.Н-ГШ.Р LD Pride, Ду 20, Ру 40, НР/Американка, рычаг, LD 47.309.20
- Описание
- Характеристики
- Документация Аналогичные товары
Использование устройства в качестве регулирующего органа не допускается во избежание разгерметизации седельного уплотнения.Конструкция и материалы
Корпус крана изготовлен методом горячей объемной штамповки из латуни марки ЛС59-1 (соответствует европейскому стандарту CW617N). Для защиты от воздействия коррозионных факторов наружная поверхность покрыта никелевым гальваническим слоем. Шар выполнен из латуни с последующим хромированием и алмазной полировкой поверхности, что снижает трение и увеличивает срок службы уплотнительных элементов. В качестве седельных уплотнений используется термостойкий фторопласт (PTFE). Шток оснащен сальниковым уплотнением с возможностью регулировки герметичности с помощью прижимной гайки. Управление осуществляется плоским стальным рычагом с защитным полимерным покрытием.
Присоединение и гидравлические свойства
Монтаж прибора производится через резьбовой интерфейс НР/Ам-ка. С одной стороны корпус снабжен наружной трубной цилиндрической резьбой, с другой — полусгоном с накидной гайкой («американкой»). Резьбовое сопряжение соответствует требованиям ГОСТ 6357-81. Разъемная муфта обеспечивает быстрый монтаж и демонтаж арматуры без осевого прокручивания труб. Проходное сечение является полнопроходным, благодаря чему сохраняется расчетная пропускная способность трубопровода и минимизируются потери давления в системе.
Технические параметры:
- Номинальный диаметр (Ду / DN): 20 мм (размер резьбы 3/4 дюйма)
- Номинальное давление (Ру / PN): 4.0 МПа (40 бар)
- Класс герметичности затвора: «А» по ГОСТ 9544-2015 (протечки отсутствуют)
- Диапазон температур рабочей среды: от -20 °C до +150 °C (при условии сохранения жидкой фазы среды)
- Рабочая среда: вода сетевая, питьевая, пар низкого давления, растворы гликолей до 50%
- Тип органа управления: стальной рычаг в ПВХ-оболочке
- Материал уплотнения затвора: фторопласт PTFE
- Средний ресурс: 25 000 циклов «открыто-закрыто»
При установке крана на трубопровод крутящий момент не должен превышать 30 Н·м во избежание деформации корпуса и образования микротрещин в латунной резьбе. Для герметизации резьбовых соединений допускается использование ФУМ-ленты, сантехнического льна или анаэробных герметиков. Направление потока рабочей среды допускается в обе стороны. Профилактический осмотр и проверку работоспособности устройства рекомендуется проводить не менее двух раз в год путем совершения полных циклов открытия и закрытия для предотвращения заклинивания шарового затвора из-за отложений солей.
