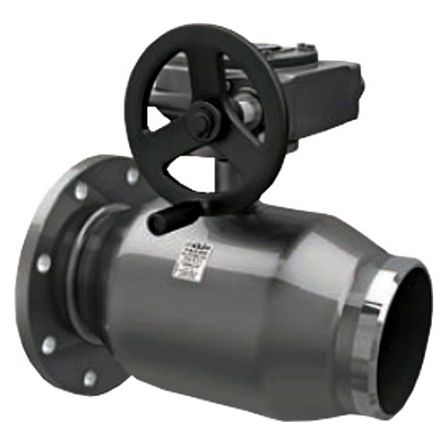

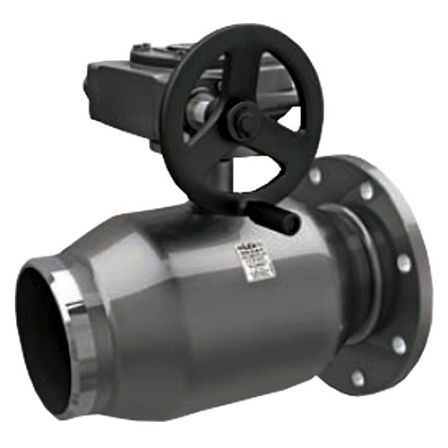

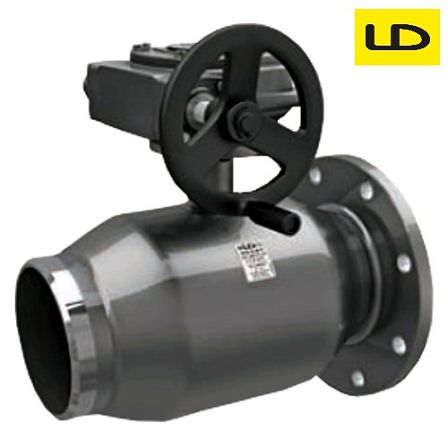

Кран шаровой неполнопроходной фланцево-приварной с редуктором LD, КШЦКР, Ду100/80, Ру25, сталь20, 11211009252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и конструктивные параметры:
- Серийная принадлежность: LD, исполнение КШЦКР
- Классификационная группа: кран шаровой запорный комбинированный редуцированный
- Номинальный диаметр подключения / рабочего прохода: Ду100/80 (DN 100 мм на патрубках, проходное отверстие шара 80 мм)
- Номинальное гидростатическое давление: Ру25 (PN 2,5 МПа / 25 кгс/см²)
- Форма проточного тракта: неполнопроходная (редуцированная, стандартный проход, Н/П)
- Конфигурация присоединительных узлов: комбинированная (патрубок под электродуговую сварку встык / фланец по ГОСТ 33259-2015, исполнение B)
- Механизм позиционирования: ручной угловой червячный редуктор с маховиком
- Материал цельносварного корпуса и фланца: углеродистая сталь марки Сталь 20 (ГОСТ 1050-88)
- Материал запорной сферической пробки: аустенитная коррозионно-стойкая сталь марки AISI 304 / 12Х18Н10Т
- Материал поворотного шпинделя: нержавеющая жаропрочная сталь 20Х13
- Седловая герметизация: фторопласт с углеграфитовым наполнителем Ф4К20 с тарельчатыми пружинами
- Уплотнительный узел шпинделя: графитонаполненный фторопласт Ф-4, кольца из фторэластомера FKM
- Класс герметичности запорного органа: «А» по стандарту ГОСТ 9544-2015 (протечки исключены)
- Рабочая среда: теплофикационная сетевая вода, пар, конденсат, горячее водоснабжение (ГВС), техническая вода, нефтепродукты, нейтральные газы
- Допустимая температура рабочей среды: от -40 °C до +200 °C
- Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Червячный редуктор с передаточным числом преобразует вращение штурвала в плавный поворот шарового затвора на 90 градусов. Это исключает приложение чрезмерных мускульных усилий оператором, обеспечивает точное позиционирование запорного органа и предотвращает образование гидравлических ударов в магистрали. Стрелочный механический указатель на корпусе редуктора обеспечивает визуальный контроль состояния затвора («открыто/закрыто»).
Комбинированная конфигурация монтажных концов оптимизирована для стыковки магистральных сетей с агрегатами тепловых пунктов: приварной патрубок формирует неразъемное герметичное соединение со стальным трубопроводом, а фланцевая часть позволяет подключать блочные насосные группы, регулирующие клапаны и теплообменное оборудование с возможностью демонтажа при техобслуживании. Кран монтируется в котельных, ЦТП, ИТП и на промышленных технологических линиях.
