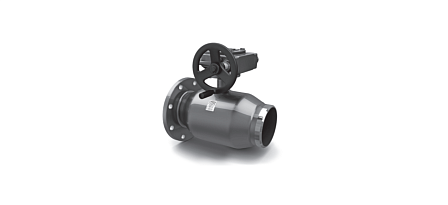

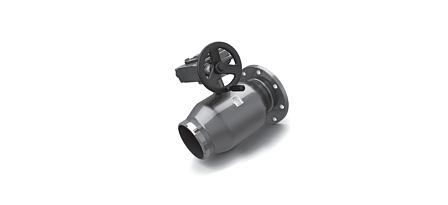

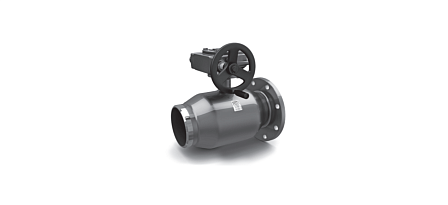

Кран шаровой неполнопроходной фланцево-приварной с редуктором LD, КШЦКР, Ду40, Ру40, сталь20, 11210409402RULD000000000
- Описание
- Характеристики
- Документация
Изделие представляет собой стальное запорное устройство цельной сварной конструкции, предназначенное для перекрытия потока транспортируемой среды в трубопроводах высокого давления. Данная трубная арматура работает исключительно в двух фиксированных положениях — «полностью открыто» или «полностью закрыто», исключая возможность применения в роли регулятора расхода.
Назначение и рабочие среды
Кран применяется в составе технологических магистралей, тепловых сетей, систем горячего водоснабжения, насосных станций и промышленных распределительных установок. Арматура рассчитана на транспортировку сетевой и технической воды, перегретого пара в рамках допустимого температурного диапазона, светлых и темных нефтепродуктов, сжиженных углеводородных газов, сжатого воздуха и химически нейтральных сред, не содержащих твердых абразивных фракций.
Конструктивные особенности
Корпус изделия выполнен методом неразборной сварки из конструкционной углеродистой стали 20, что исключает внешние утечки при давлении до 4,0 МПа. Комбинированный тип присоединения (патрубок под приварку с одной стороны и плоский фланец с другой) позволяет монтировать кран непосредственно на стыке приварного участка трубы с фланцевым оборудованием или контрольно-измерительными узлами. Вращение сферического запорного органа осуществляется через механический червячный редуктор со штурвалом, что гарантирует плавность хода и защищает контур от гидроударов при запирании среды под высоким давлением.
Технические параметры и характеристики
Номинальный диаметр (DN / Ду): 40 мм.
Номинальное давление (PN / Ру): 40 бар (4,0 МПа / 40 кгс/см²)
Тип проточной части: неполнопроходной (стандартный проход)
Тип присоединения: комбинированное — фланцево-приварное (сварка / фланец)
Температура рабочей среды: от -40 °C до +200 °C
Тип привода: механический червячный редуктор с ручным маховиком
Направление подачи среды: реверсивное (любое)
Установочное положение: пространственно произвольное
Ресурс до списания: не менее 10 000 рабочих циклов
Монтажные и эксплуатационные требования
При монтаже приварного конца к трубопроводу сварка выполняется при полностью открытом затворе во избежание термической деформации и повреждения полированной поверхности сферы брызгами металла. Температура корпуса в зоне расположения седел в процессе сварочных работ не должна превышать +200 °C. Фланцевое соединение крепится к ответному фланцу стандарта на давление PN 40 с перекрестной равномерной затяжкой шпилек. Запорная арматура не нуждается в дополнительной смазке, регламентной подтяжке и техническом обслуживании на протяжении всего периода эксплуатации.
