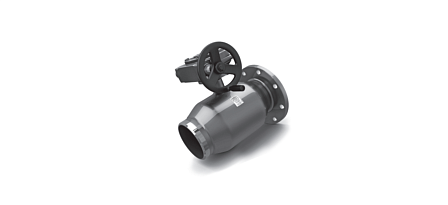

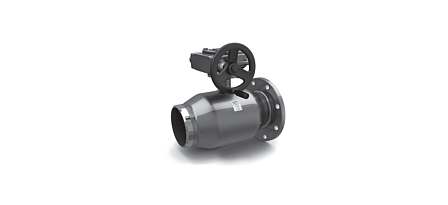

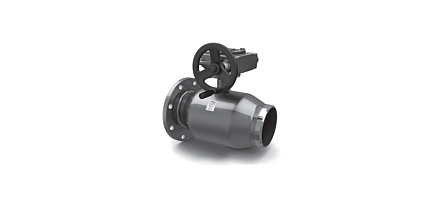

Кран шаровой неполнопроходной фланцево-приварной с редуктором LD, КШЦКР, Ду300/250, Ру16, сталь20, 11213009162RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой промышленную трубопроводную запорную арматуру цельносварного типа с комбинированным типом присоединения к магистрали. Устройство предназначено для полного перекрытия потока рабочей среды в технологических линиях и распределительных трубопроводных системах. Применение крана в качестве регулирующей арматуры или дросселирующего органа не допускается (эксплуатация строго в положениях «открыто» / «закрыто»).
Назначение и рабочие среды
Комбинированный шаровый кран применяется в сетях теплоснабжения, системах ГВС, котельных и на промышленных технологических линиях. Арматура рассчитана на работу с подготовленной сетевой и технической водой, паром допустимых параметров, жидкими углеводородами, нефтепродуктами и неагрессивными средами без механических абразивных примесей.
Конструктивные особенности
Арматура выполнена в неразборном цельносварном корпусе из стали 20, исключающем внешние протечки. Комбинированное присоединение (один патрубок под приварку, второй — фланцевый) позволяет монтировать кран на границе сварного трубопровода и фланцевого оборудования без переходных элементов. Проточная часть имеет неполнопроходную (стандартнопроходную) конструкцию с диаметром шара 250 мм при диаметре присоединения 300 мм, что уменьшает массу изделия и крутящий момент. Управление осуществляется через механический червячный редуктор с маховиком, обеспечивающий плавный ход затвора и защиту от гидравлических ударов.
Технические параметры и характеристики
Номинальный диаметр (DN/Ду): 300/250 мм
Номинальное давление (PN/Ру): 16 бар (1,6 МПа / 16 кгс/см²)
Тип прохода: неполнопроходной (стандартнопроходной)
Тип присоединения: комбинированное — фланцевое / сварное
Температура рабочей среды: от -40 °C до +200 °C
Управление: червячный механический редуктор с маховиком
Направление потока среды: двухстороннее (произвольное)
Монтажное положение на трубопроводе: пространственно произвольное (горизонтальное, вертикальное, наклонное)
Назначенный ресурс: не менее 10 000 циклов «открыто-закрыто»
Монтажные и эксплуатационные требования
Монтаж приварного конца крана в трубопроводную систему выполняется электродуговой или газовой сваркой без разборки корпуса крана. В процессе сварочных работ требуется контролировать температурный режим корпусной зоны во избежание перегрева полимерных уплотнительных элементов затвора. Фланцевое соединение монтируется с использованием ответных фланцев на PN16 и межфланцевых уплотнительных прокладок. Арматура не требует периодической регулировки и смазки проточной части в процессе регламентной эксплуатации.
