Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду15, Ру16, сталь20, 13300150162MULD000000000
-30%

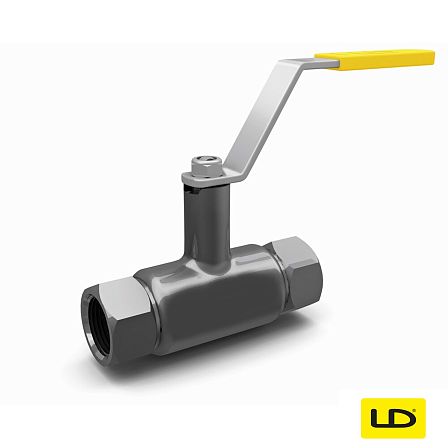

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду15, Ру16, сталь20, 13300150162MULD000000000
АРТ: 13300150162MULD000000000
-30%

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду15, Ру16, сталь20, 13300150162MULD000000000

АРТ: 13300150162MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
2 036.70 ₽
1 425.69 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду15, Ру16, сталь20, (артикул 13300150162MULD000000000) интегрируется в трубопроводные системы малого диаметра для прекращения движения жидких и газообразных рабочих сред. Полнопроходное исполнение гарантирует равенство внутреннего диаметра затворного шара номинальному диаметру сопрягаемого трубопровода, что минимизирует коэффициент гидравлического сопротивления.

Технические параметры и характеристики КШЦМ DN15 PN16
  • Номинальный диаметр (DN / Ду): 15 мм
  • Размер присоединительной резьбы: 1/2 дюйма (G 1/2")
  • Номинальное давление (PN / Ру): 1,6 МПа (16 бар / 16 кгс/см²)
  • Тип проточной части: полнопроходной (полный проход)
  • Способ сопряжения с трубопроводом: муфтовый резьбовой (внутренняя цилиндрическая резьба по ГОСТ 6357-81)
  • Класс герметичности затвора: класс «А» согласно ГОСТ 9544-2015 (протечки не допускаются)
  • Материал корпусных элементов: конструкционная углеродистая сталь 20 (ГОСТ 1050-2013)
  • Материал запирающего шара: нержавеющая коррозионно-стойкая сталь
  • Материал поворотного штока (шпинделя): нержавеющая сталь
  • Уплотнение седла затвора: износостойкий фторопласт с добавлением углерода (Ф4К20)
  • Уплотнительная система шпинделя: фторсилоксановый эластомер / фторопластовые кольца
  • Температурный диапазон рабочей среды: от -40 °C до +200 °C
  • Транспортируемые среды: сетевая вода, техническая вода, водяной пар низкого давления, природный и сжиженный газ, нефтепродукты, горюче-смазочные материалы, неагрессивные к конструкционным материалам среды
  • Способ управления: ручной (стальная рукоятка)
Конструкционные особенности и свойства материалов
Корпус крана КШЦМ Ду15 Ру16 изготавливается методом цельносварной сборки, что исключает наличие разъемных болтовых соединений и снижает вероятность утечки рабочей среды во внешнее пространство. Полнопроходная конструкция затвора обеспечивает практически беспрепятственный проход транспортируемого вещества, предотвращая перепады давления на данном участке сети и снижая вероятность образования застойных зон.
Постоянный герметичный контакт уплотнительных седел из фторопласта Ф4К20 со сферой поддерживается за счет воздействия тарельчатых пружин. Данный механизм компенсирует температурные колебания и естественный износ уплотнений в процессе циклов «открыто-закрыто». Направление движения потока среды через кран может осуществляться в обе стороны.

Требования к монтажу и эксплуатации
Монтаж стального полнопроходного крана LD Ду15 осуществляется на вертикальных и горизонтальных участках трубопроводов.
При накручивании муфты на резьбу захват ключом должен производиться только за шестигранные плоские поверхности присоединительного патрубка (полумуфты) со стороны вкручиваемой трубы. Использование центральной сферической части крана в качестве опорной точки при затяжке запрещено во избежание повреждения геометрии затворного узла.

Изделие должно эксплуатироваться только в крайних рабочих положениях: «полностью открыто» или «полностью закрыто». Использование запорной арматуры для регулировки параметров потока не допускается.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300150162MULD000000000
Объём одной штуки, м³
0.00058
Вес (кг)
0.7
Длина (мм)
135
Ширина (мм)
42
Высота (мм)
103
Дата доставки в ваш город
21.10.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
