Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду20, Ру16, сталь20, 13300200162MULD000000000
-30%

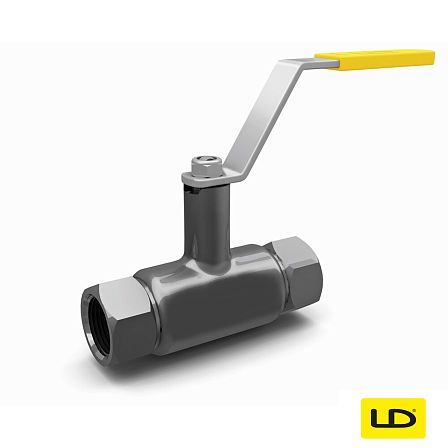

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду20, Ру16, сталь20, 13300200162MULD000000000
АРТ: 13300200162MULD000000000
-30%

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду20, Ру16, сталь20, 13300200162MULD000000000

АРТ: 13300200162MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
2 232 ₽
1 562.40 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду20, Ру16, сталь20, (артикул 13300200162MULD000000000) монтируется в трубопроводные комплексы для перекрытия потока жидких или газообразных веществ. Наличие нередуцированного (полного) прохода обеспечивает равенство диаметра отверстия в затворе внутреннему диаметру подводящей трубы, минимизируя локальные потери напора.

Технические параметры КШЦМ DN20 PN16
  • Номинальный условный проход (DN / Ду): 20 мм
  • Тип монтажной резьбы: 3/4 дюйма (внутренняя трубная цилиндрическая резьба)
  • Рабочее номинальное давление (PN / Ру): 1,6 МПа (16 кгс/см²)
  • Пропускной канал затвора: полнопроходной (без заужения внутреннего сечения)
  • Тип крепления к трубопроводу: муфтовый резьбовой
  • Конструкционный материал корпуса: сталь 20 (углеродистая)
  • Материал запирающей сферы: нержавеющая сталь
  • Уплотнительный материал седла затвора: фторопласт с добавлением углерода (Ф4К20)
  • Показатель герметичности в затворе: класс «А» по ГОСТ 9544-2015
  • Диапазон рабочих температур транспортируемой среды: от -40 °C до +200 °C
  • Рабочая среда: вода (горячая, холодная, сетевая), водяной пар низкого давления, природный и сжиженный газ, нефтепродукты, нейтральные жидкости
  • Способ позиционирования (управления): ручной (посредством поворотного рычага)
Конструктивные особенности и физико-механические свойства
Корпус крана серии КШЦМ с артикулом 13300200162MULD000000000 собран с применением цельносварного метода сопряжения стальных заготовок. Конструкция исключает фланцевые разъемы и резьбовые швы корпуса, что предотвращает внешние утечки среды при температурных деформациях и пульсациях давления.
Благодаря нередуцированной проточной зоне, коэффициент пропускной способности Kv сопоставим с аналогичным показателем прямолинейного трубного участка. Плотность контакта фторопластовых седел со сферическим затвором поддерживается при помощи металлических тарельчатых пружин, компенсирующих деформации и износ контактных поверхностей при долгосрочной эксплуатации.

Требования к монтажу и условиям применения
Инсталляция крана LD DN20 производится посредством резьбового соединения на горизонтальных и вертикальных нитях трубопровода. Пространственное положение рукоятки управления выбирается из соображений удобства обслуживания. Направление потока транспортируемого вещества не влияет на работоспособность арматуры и может быть двусторонним.

В процессе монтажа затяжка резьбы должна осуществляться ключом исключительно за плоскости полумуфты со стороны наворачиваемой трубы. Использование центральной сферической части корпуса крана в качестве рычага для затяжки не допускается. Устройство должно эксплуатироваться только в двух рабочих состояниях — «полностью открыто» или «полностью закрыто».
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300200162MULD000000000
Объём одной штуки, м³
0.00069
Вес (кг)
1.1
Длина (мм)
135
Ширина (мм)
48
Высота (мм)
106
Дата доставки в ваш город
21.10.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
