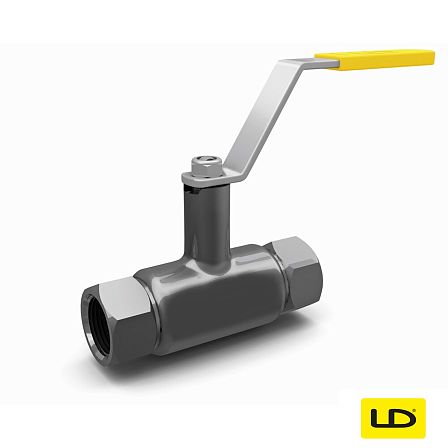

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду25, Ру16, сталь20, 13300250162MULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры КШЦМ DN25 PN16
- Условный диаметр прохода (DN): 25 мм
- Диаметр резьбового соединения: 1 дюйм (внутренняя резьба)
- Предельное давление рабочей среды (PN): 1,6 МПа (16 кгс/см²)
- Конструкция проточной части: полнопроходная (внутренний диаметр шара соответствует диаметру трубы)
- Тип присоединения: муфтовое резьбовое (трубная цилиндрическая резьба)
- Степень герметичности затвора: класс «А» по стандарту ГОСТ 9544-2015
- Рабочая температура проводимых веществ: от -40 °C до +200 °C
- Допустимые рабочие среды: холодная и горячая сетевая вода, водяной пар, природный газ, светлые и темные нефтепродукты, некоррозионные жидкости
- Управление положением затвора: поворотная рукоятка (ручной привод)
- Спецификация материалов конструкции
- Корпусная деталь: углеродистая конструкционная сталь 20 (ГОСТ 1050-2013)
- Поворотный затворный шар: нержавеющая коррозионно-стойкая сталь
- Посадочные седла затвора: износостойкий углеродосодержащий фторопласт (Ф4К20)
- Шток (шпиндель): нержавеющая сталь
- Герметизирующие кольца штока: эластомер на основе фторсилоксана
Арматура КШЦМ 025.016.П/П.02 изготавливается в монолитном сварном исполнении. Конструкция корпуса не содержит болтовых разъемов и фланцевых швов, что снижает риск внешней разгерметизации при циклических температурных изменениях и внешних нагрузках. Наличие сквозного канала без сужений сводит гидравлическое сопротивление затвора к минимальным значениям.
Поджатие фторопластовых седел к запорному шару обеспечивается за счет установки тарельчатых пружин, компенсирующих механическую выработку полимера в процессе эксплуатации и гарантирующих постоянное прижимное усилие.
Правила монтажа и безопасной эксплуатации
Установка резьбового крана LD Ду25 выполняется на горизонтальных или вертикальных отрезках трубопровода с возможностью подачи потока в любом направлении. Монтажные работы по накручиванию резьбы производятся рожковым ключом за плоские грани сопрягаемой полумуфты.
Применение силы к центральной сферической части крана не допускается во избежание деформации геометрии затвора. Изделие спроектировано для работы исключительно в положениях «полностью закрыто» или «полностью открыто». Использование в качестве регулирующего дросселирующего органа исключено.
