Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду25, Ру40, сталь20, 13300259402MULD000000000
-30%

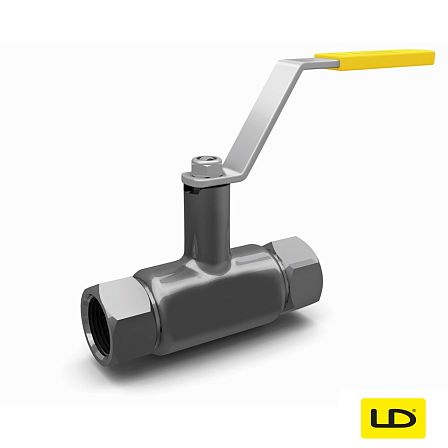

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду25, Ру40, сталь20, 13300259402MULD000000000
АРТ: 13300259402MULD000000000
-30%

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду25, Ру40, сталь20, 13300259402MULD000000000

АРТ: 13300259402MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
2 028.73 ₽
1 420.11 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 64 шт
Описание
Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду25, Ру40, сталь20, (артикул 13300259402MULD000000000) предназначен для полной изоляции потоков проводимых веществ в трубопроводных системах различного назначения. Редуцированное внутреннее сечение затвора (стандартный проход) оптимизирует гидравлические параметры и снижает крутящий момент при управлении арматурой в сетях с давлением до 4,0 МПа.

Метрологические и гидравлические свойства:
  • Номинальный диаметр условного перехода (DN): 25 мм
  • Параметр статического давления среды (PN): 4,0 МПа (40 бар)
  • Размер крепежного резьбового соединения: 1 дюйм (внутреннее цилиндрическое сопряжение)
  • Профиль проточного канала: неполнопроходной (диаметр отверстия в затворном шаре на один шаг меньше диаметра трубопровода)
  • Тип трубной фиксации: муфтовый резьбовой
  • Материальное исполнение и герметичность:
  • Корпус запорного прибора: сталь марки 20 (конструкционная углеродистая по ГОСТ 1050-2013)
  • Запирающая плавающая сфера: нержавеющая коррозионно-стойкая сталь
  • Уплотнения затворного узла: углеродосодержащий фторопласт марки Ф4К20
  • Шпиндель управления затвором: нержавеющая сталь
  • Кольцевые уплотнители шпинделя: фторсилоксановый эластомер
  • Показатель герметичности в затворе: класс «А» по ГОСТ 9544-2015
  • Температурный диапазон и рабочая среда:
  • Допустимый нагрев проводимой среды: от -40 °C до +200 °C
  • Климатическая категория эксплуатации: У1 по ГОСТ 15150-69
  • Транспортируемые вещества: вода (сетевая, теплофикационная, техническая), сухой и влажный пар низкого давления, природный и сжиженный газ, дизельное топливо, бензин, масла, слабоагрессивные неабразивные жидкие среды
Конструктивные особенности и свойства материалов
Стальной муфтовый кран КШЦМ 025.040.Н/П.02 изготавливается по цельносварному методу, исключающему наличие разъемных фланцев на корпусе. Это снижает риски дегерметизации затвора во внешнюю среду при вибрационных нагрузках и перепадах температуры.
Неполнопроходная компоновка затвора обеспечивает надежность запирающего механизма при пиковых давлениях до 40 бар. Равномерный натяг фторопластовых седел к сфере компенсируется при помощи тарельчатых пружин, поддерживающих герметичность узла на протяжении всего срока эксплуатации крана. Позиционирование затвора выполняется вручную посредством поворотного рычага.

Регламент монтажа и технические ограничения
Монтаж муфтового крана LD DN25 PN40 производится на горизонтальных и вертикальных участках трубопроводов с любым направлением подачи среды. Затяжка резьбы при монтаже осуществляется рожковым ключом за плоские грани сопрягаемой муфты со стороны закручивания.

Передача крутящего момента через центральную сферическую часть корпуса запрещается во избежание деформации геометрии затвора. Изделие спроектировано для работы исключительно в режимах «полностью открыто» или «полностью закрыто». Использование в качестве регулирующего органа не допускается технологическим регламентом.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300259402MULD000000000
Объём одной штуки, м³
0.00093
Вес (кг)
1.1
Длина (мм)
135
Ширина (мм)
48
Высота (мм)
143
Дата доставки в ваш город
30.09.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
