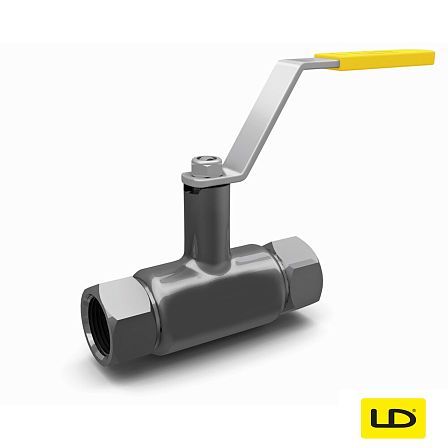

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду32, Ру16, сталь20, 13300320162MULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Гидравлические и геометрические параметры:
- Диаметр условный (DN / Ду): 32 мм
- Монтажная резьба соединения: 1 1/4 дюйма (внутренняя)
- Расчетное давление (PN / Ру): 1,6 МПа (16 кгс/см²)
- Тип затворного канала: полнопроходной (соответствует внутреннему диаметру подводящего трубопровода)
- Монтажное исполнение: муфтовое с резьбовым сопряжением деталей
- Норма герметичности в затворе: класс «А» по ГОСТ 9544-2015
- Материальное исполнение и температурные лимиты:
- Корпус запорного устройства: углеродистая конструкционная сталь 20 (ГОСТ 1050-2013)
- Затворная плавающая сфера: коррозионно-стойкая сталь (нержавеющая)
- Уплотнения седел: углеродосодержащий фторопласт марки Ф4К20
- Шпиндель управления: нержавеющая сталь
- Допустимый нагрев среды: от -40 °C до +200 °C
- Климатическое исполнение установки: У1 согласно ГОСТ 15150-69 (допускается эксплуатация на открытом воздухе в умеренном макроклиматическом районе)
Углеродистый кран КШЦМ Ду32 Ру16 применяется на трубопроводах, транспортирующих сетевую воду отопительных систем, пар низкого давления, природный газ, сжиженные углевоводные газы, дизельное топливо, бензин, некоррозионные жидкие фракции. Позиционирование затвора выполняется вручную стальной рукояткой.
Конструктивные и монтажные свойства
Изделие имеет неразборный (цельносварной) стальной корпус, собранный методом сварки без применения болтов и шпилек, что минимизирует риски протечек наружу при осевых нагрузках и вибрации трубопровода. Равнопроходной внутренний канал обеспечивает значение пропускной способности Kv на уровне прямолинейного трубного участка аналогичного сечения.
Тарельчатые пружины в узле седла компенсируют механический износ фторопласта Ф4К20, сохраняя стабильный прижим уплотнительных элементов к нержавеющему шару.
Инструкция по монтажу и эксплуатации
Резьбовой кран LD DN32 монтируется на трубопровод без ограничений по углу наклона и направлению подачи среды. Во время резьбового сопряжения фиксация инструмента допускается только на гранях монтируемого патрубка (полумуфты). Запрещено передавать крутящий момент через сферическую часть корпуса во избежание заклинивания затвора.
Эксплуатация крана допускается строго в позициях «полностью открыто» или «полностью закрыто». Использование устройства в промежуточных положениях для регулирования потока не допускается технологическим регламентом.
