Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду32, Ру40, сталь20, 13300329402MULD000000000
-30%

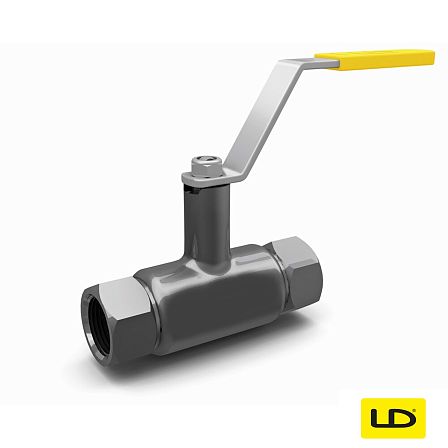

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду32, Ру40, сталь20, 13300329402MULD000000000
АРТ: 13300329402MULD000000000
-30%

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду32, Ру40, сталь20, 13300329402MULD000000000

АРТ: 13300329402MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
2 368.84 ₽
1 658.19 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 8 шт
Описание
Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду32, Ру40, сталь20, (артикул 13300329402MULD000000000) предназначен для перекрытия потоков жидких и газообразных сред в технологических трубопроводах, системах теплоснабжения, водоснабжения и газораспределения.

Технические характеристики и параметры КШ.Ц.М.032.040.Н/П.02
  • Номинальный диаметр (DN / Ду): 32 мм
  • Номинальное давление (PN / Ру): 4,0 МПа (40 бар / 40 кгс/см²)
  • Тип прохода: неполнопроходной (редуцированный / стандартнопроходной)
  • Тип присоединения к трубопроводу: муфтовое (внутренняя трубная цилиндрическая резьба G 1 1/4")
  • Класс герметичности затвора: класс «А» по ГОСТ 9544-2015 (протечки отсутствуют)
  • Материал корпуса: конструкционная углеродистая сталь 20 (ГОСТ 1050-2013)
  • Материал шара (пробки): коррозионно-стойкая нержавеющая сталь
  • Материал шпинделя (штока): нержавеющая сталь
  • Уплотнение седла (шара): фторопласт с добавлением углерода (Ф4К20) для снижения износа при трении
  • Уплотнение шпинделя: фторсилоксановый эластомер / фторопласт
  • Рабочая среда: вода сетевая, теплосетевая, техническая, пар низкого давления, сжатый воздух, природный газ, нефтепродукты, горюче-смазочные материалы, неагрессивные жидкие и газообразные среды
  • Температура рабочей среды: от -40 °C до +200 °C (в зависимости от давления и физико-химических свойств среды)
  • Температура окружающей среды: от -40 °C до +60 °C (умеренное климатическое исполнение У1 по ГОСТ 15150-69)
  • Тип управления: ручной привод (стальная рукоятка-рычаг с полимерным покрытием)
  • Строительная длина (L): регламентирована техническими стандартами производителя для муфтовой серии КШЦМ DN32
Конструктивные особенности и функционал
Цельносварной корпус. Конструкция стального крана LD КШЦМ не имеет болтовых разъемов на корпусе, что исключает утечки рабочей среды во внешнюю среду через стыки деталей при температурных деформациях и вибрационных нагрузках.
Неполнопроходное исполнение. Диаметр отверстия в шаре (затворе) меньше номинального внутреннего диаметра присоединяемого трубопровода. Это снижает общую массу изделия и крутящий момент, требуемый для открытия и закрытия арматуры.
Пружинная компенсация уплотнений. В конструкции седла применены тарельчатые пружины, которые прижимают уплотнения из фторопласта Ф4К20 к плавающему шару. Это обеспечивает герметичность затвора при падении давления в системе и компенсирует температурный износ деталей.
Ограничитель хода ручки. Корпус снабжен упорами, ограничивающими угол поворота рукоятки диапазоном в 90 градусов (от положения «полностью открыто» до «полностью закрыто»).

Правила монтажа и эксплуатации
Установка муфтового резьбового крана LD Ду32 Ру40 допускается на горизонтальных и вертикальных участках трубопровода. Направление подачи рабочей среды может быть любым (двусторонняя подача среды).
При монтаже резьбового соединения КШЦМ сталь 20 запрещается превышать крутящий момент затяжки, установленный заводом-изготовителем во избежание деформации корпуса. Используются стандартные уплотнительные материалы для резьбовых соединений (ФУМ-лента, сантехнический лен, герметики).

Изделие должно эксплуатироваться строго в двух положениях: полностью открытом или полностью закрытом. Использование запорной шаровой арматуры в качестве регулирующего или дросселирующего устройства не допускается технологическим регламентом.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300329402MULD000000000
Объём одной штуки, м³
0.00113
Вес (кг)
1.4
Длина (мм)
135
Ширина (мм)
57
Высота (мм)
146
Дата доставки в ваш город
29.09.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
