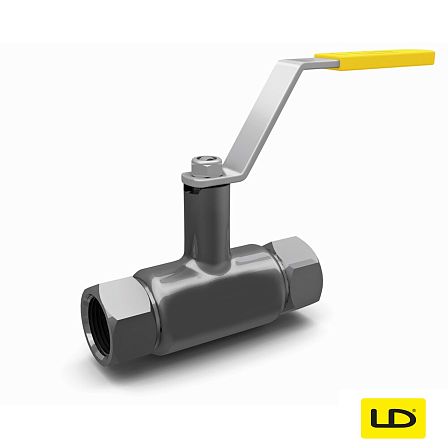

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду40, Ру16, сталь20, 13300400162MULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры КШЦМ DN40 PN16
- Условный диаметр проточного канала (DN / Ду): 40 мм
- Диаметр присоединения к трубе: 1 1/2 дюйма (внутренняя резьба)
- Показатель условного давления (PN / Ру): 1,6 МПа (16 бар)
- Конфигурация прохода: полнопроходная (диаметр отверстия в затворе равен диаметру трубы)
- Сопряжение с трубопроводом: муфтовое (резьбовое)
- Герметичность запорного органа: класс «А» в соответствии с ГОСТ 9544-2015
- Спецификация используемых материалов:
- Корпусная основа: сталь 20 (углеродистая конструкционная по ГОСТ 1050-2013)
- Запирающая плавающая сфера: нержавеющая сталь (коррозионно-стойкая)
- Материал седел затвора: фторопласт с добавлением углеродного наполнителя (Ф4К20)
- Управляющий шпиндель: нержавеющая сталь
- Уплотнения шпиндельного узла: эластомер на основе фторсилоксана
- Рабочая среда и температурные рамки:
- Допустимый нагрев транспортируемой среды: от -40 °C до +200 °C
- Климатическая категория эксплуатации: У1 согласно ГОСТ 15150-69 (подходит для размещения на открытом воздухе при умеренном климате)
- Проводимые среды: сетевая вода, техническая вода, пар, природный газ, пропан-бутан, светлые и темные нефтепродукты, другие неагрессивные составы
Арматура КШ.Ц.М.040.016.П/П.02 изготавливается по цельносварному принципу сопряжения деталей стального корпуса. Отсутствие фланцев и разъемных швов на наружной части исключает риски дегерметизации по отношению к внешней среде при воздействии вибрации и перепадов температуры.
Полнопроходной канал обеспечивает равенство пропускной способности Kv крана аналогичному значению прямолинейного трубопроводного участка. Постоянное поджатие фторопластовых уплотнений к затворному шару обеспечивается пакетом тарельчатых пружин, компенсирующих механический износ полимера в процессе эксплуатации. Позиционирование затвора выполняется вручную стальной рукояткой.
Инструкция по монтажу и правила эксплуатации
Монтаж резьбового крана LD DN40 выполняется на горизонтальных и вертикальных нитях трубопровода с возможностью подачи среды в двух направлениях. При фиксации резьбового соединения инструмент закрепляется рожковым способом за плоские грани сопрягаемой муфты со стороны закручивания.
Передача вращающего усилия через сферическую часть корпуса запрещается во избежание изменения геометрии затвора. Устройство предназначено исключительно для работы в двух режимах: «полностью открыто» и «полностью закрыто». Использование изделия для дросселирования или регулирования параметров потока не допускается.
