Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду40, Ру40, сталь20, 13300409402MULD000000000
-30%

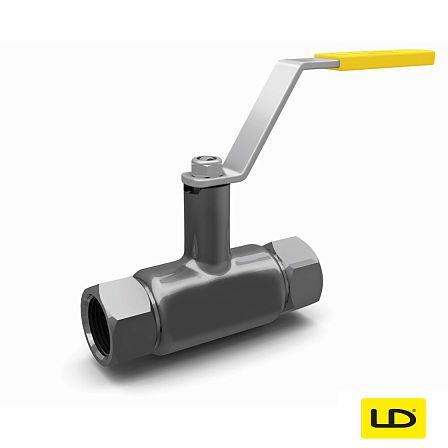

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду40, Ру40, сталь20, 13300409402MULD000000000
АРТ: 13300409402MULD000000000
-30%

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду40, Ру40, сталь20, 13300409402MULD000000000

АРТ: 13300409402MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду40, Ру40, сталь20, (артикул 13300409402MULD000000000) предназначен для полной изоляции отдельных участков трубопроводных сетей. Редуцированное (неполнопроходное) сечение проточной зоны позволяет оптимизировать металлоемкость изделия и снизить крутящий момент на штоке при сохранении прочностных свойств под давлением до 4,0 МПа.

Рабочие параметры и геометрические показатели:
  • Условный диаметр проточного канала (DN): 40 мм
  • Максимально допустимое давление рабочей среды (PN): 4,0 МПа (40 кгс/см²)
  • Диаметр резьбового подключения: 1 1/2 дюйма (внутренняя трубная цилиндрическая резьба)
  • Конфигурация прохода: неполнопроходной (стандартный проход, диаметр отверстия в затворном шаре меньше диаметра трубопровода)
  • Класс герметичности затвора: класс «А» по ГОСТ 9544-2015
  • Тип трубного присоединения: муфтовый резьбовой
  • Используемые материалы корпусных элементов:
  • Основа корпуса: сталь 20 (конструкционная углеродистая по ГОСТ 1050-2013)
  • Запирающий элемент (сфера): нержавеющая коррозионно-стойкая сталь
  • Седловые уплотнения: фторопласт марки Ф4К20 с добавлением углеродного наполнителя
  • Поворотный шпиндель: нержавеющая сталь
  • Уплотнения шпиндельного узла: эластомер на основе фторсилоксана
  • Температурный диапазон и рабочая среда:
  • Рабочие температурные рамки среды: от -40 °C до +200 °C
  • Рабочая среда: вода (сетевая, теплофикационная, техническая), водяной пар, природный и сжиженный газ, светлые и темные нефтепродукты, жидкие среды, нейтральные к материалам крана
Конструктивные особенности и прочностные показатели
Стальной муфтовый кран КШЦМ 040.040.Н/П.02 изготавливается в монолитном сварном корпусе. Отсутствие разъемных болтовых фланцев на внешней стороне изделия снижает вероятность разгерметизации при циклических изменениях температуры рабочей среды и вибрационном воздействии.
Стандартнопроходной внутренний канал обеспечивает жесткость затвора при пиковых давлениях до 40 бар. Равномерный прижим фторопластовых седел к сферическому затвору поддерживается за счет металлических тарельчатых пружин, компенсирующих механическую выработку полимера в процессе эксплуатации. Управление позиционированием затвора осуществляется вручную стальной ручкой.

Инструкция по монтажу и правила эксплуатации
Монтаж муфтового крана LD DN40 PN40 осуществляется на горизонтальных или вертикальных участках трубопроводов. Подача среды допускается в обоих направлениях. Накручивание резьбы выполняется при помощи рожкового инструмента с фиксацией на гранях присоединяемой муфты со стороны закручивания.
Перенос механического усилия через сферическую деталь корпуса запрещается во избежание деформации геометрии затвора. Арматура спроектирована исключительно для работы в режимах «полностью открыто» или «полностью закрыто», использование изделия в качестве регулирующего дросселирующего клапана не допускается.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300409402MULD000000000
Объём одной штуки, м³
0.0012
Вес (кг)
2.1
Длина (мм)
155
Ширина (мм)
60
Высота (мм)
129
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
