Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду50, Ру16, сталь20, 13300500162MULD000000000
-30%

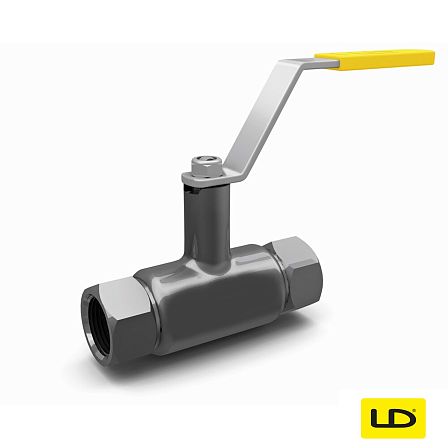

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду50, Ру16, сталь20, 13300500162MULD000000000
АРТ: 13300500162MULD000000000
-30%

Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду50, Ру16, сталь20, 13300500162MULD000000000

АРТ: 13300500162MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой полнопроходной муфтовый LD, КШЦМ, Ду50, Ру16, сталь20, (артикул 13300500162MULD000000000) монтируется на распределительных и магистральных линиях для прекращения подачи рабочей среды. Полнопроходное строение запирающего затвора исключает образование зон завихрения и сводит к минимуму потери напора на участке врезки.

Технические параметры КШЦМ DN50 PN16
  • Условный диаметр внутреннего канала (DN / Ду): 50 мм
  • Тип присоединительной резьбы: 2 дюйма (внутренняя трубная цилиндрическая резьба)
  • Максимально допустимое статическое давление (PN / Ру): 1,6 МПа (16 кгс/см²)
  • Конфигурация затвора: полнопроходная (диаметр внутреннего канала шара совпадает с диаметром трубы)
  • Класс герметичности затвора: класс «А» по стандарту ГОСТ 9544-2015
  • Тип присоединения к трубе: муфтовый резьбовой
  • Материальное исполнение компонентов:
  • Материал корпуса: конструкционная углеродистая сталь марки 20 (ГОСТ 1050-2013)
  • Поворотная затворная сфера: нержавеющая сталь (коррозионно-стойкая)
  • Седловое уплотнение затвора: фторопласт с добавлением износостойкого углерода (Ф4К20)
  • Шпиндель (шток): коррозионно-стойкая сталь
  • Сальниковые уплотнения: эластомер на основе фторсилоксана
  • Температурный режим и рабочая среда:
  • Допустимый нагрев среды: от -40 °C до +200 °C
  • Климатическая категория эксплуатации: У1 по ГОСТ 15150-69
  • Допустимые рабочие среды: вода сетевая отопительная, пар низкого давления, природный и сжиженный газ, светлые и темные нефтепродукты, нейтральные жидкости
Конструктивные особенности и свойства
Изделие с артикулом 13300500162MULD000000000 производится методом сварки стальных заготовок в монолитный корпус без разъемных фланцев и болтовых стыков. Данное конструктивное решение предотвращает утечки среды наружу при осевых нагрузках и вибрации трубопровода.
Наличие сквозного канала без сужений обеспечивает значение коэффициента пропускной способности Kv крана аналогичному значению прямолинейного трубопроводного участка. Тарельчатые пружины в узле седла компенсируют естественную деформацию и износ фторопласта Ф4К20, сохраняя стабильный прижим уплотнительных элементов к нержавеющему шару.

Инструкция по монтажу и правила эксплуатации
Установка резьбового крана LD DN50 выполняется на горизонтальных и вертикальных нитях трубопровода с возможностью подачи потока в любом направлении. Фиксация резьбового соединения во время монтажа должна осуществляться рожковым ключом за плоские грани сопрягаемой муфты со стороны вкручивания.
Передача вращающего усилия через сферическую часть корпуса запрещается во избежание изменения геометрии затвора. Устройство предназначено исключительно для работы в двух режимах: «полностью открыто» и «полностью закрыто». Использование изделия для дросселирования или регулирования параметров потока не допускается. Позиционирование затвора выполняется вручную стальной рукояткой.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300500162MULD000000000
Объём одной штуки, м³
0.00216
Вес (кг)
4.2
Длина (мм)
190
Ширина (мм)
89
Высота (мм)
127
