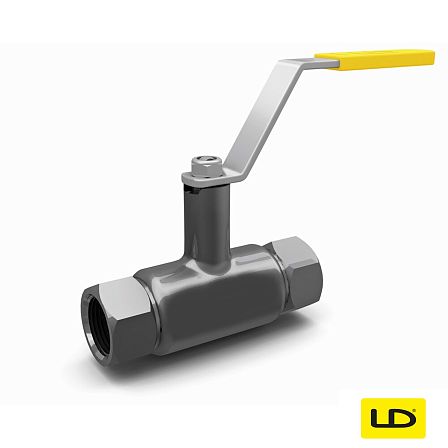

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду50, Ру40, сталь20, 13300509402MULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Физико-технические параметры КШЦМ DN50 PN40
- Условный диаметр прохода (DN / Ду): 50 мм (подключение к трубе диаметром 2 дюйма)
- Номинальное избыточное давление (PN / Ру): 4,0 МПа (40 бар)
- Геометрия проточной части: неполнопроходной (стандартнопроходной / редуцированный)
- Способ монтажа на трубопровод: резьбовой (муфтовый, внутренняя трубная цилиндрическая резьба G 2)
- Герметичность затворного узла: класс «А» согласно требованиям ГОСТ 9544-2015
- Материал изготовления корпуса: конструкционная углеродистая сталь марки 20
- Материал запирающего элемента (шара): нержавеющая сталь высокой степени полировки
- Материал поворотного штока (шпинделя): коррозионно-стойкая сталь
- Уплотнение затвора: износостойкий фторопласт с добавлением углеродных компонентов (марка Ф4К20)
- Уплотнение шпиндельной зоны: фторсилоксановый эластомер / фторопластовые кольца
- Предельная температура рабочей среды: от -40 °C до +200 °C (с учетом ограничений по давлению)
- Диапазон температур окружающей среды: от -40 °C до +60 °C (климатическое исполнение У1 по ГОСТ 15150)
- Проводимые среды: сетевая и техническая вода, водяной пар низкого давления, природный газ, сжиженные углеводороды, нефтепродукты, масла и другие жидкости, не проявляющие химической агрессии к деталям крана
- Орган управления: поворотная стальная рукоятка-рычаг
Стальной муфтовый кран КШЦМ 13300509402MULD000000000 собирается по технологии цельносварного соединения корпусных деталей. Отсутствие разъемных соединений и фланцев на корпусе минимизирует риски протечек во внешнюю среду под воздействием температурных расширений трубопровода и статических изгибающих напряжений.
Неполнопроходное исполнение (диаметр отверстия в шаре на один шаг меньше диаметра трубопровода) обеспечивает снижение веса изделия и уменьшает усилие, требуемое на приводном валу при повороте затвора. Постоянное прижимное усилие фторопластовых седел к плавающему шару обеспечивается пакетом тарельчатых металлических пружин, которые компенсируют механический износ уплотнителя в ходе длительного цикла открывания-закрывания арматуры. Направление движения рабочей среды не регламентировано.
Правила монтажа и ограничения по эксплуатации
Установка стального крана LD Ду50 Ру40 осуществляется на горизонтальных, вертикальных или наклонных технологических участках трубопровода в произвольном положении.
При накручивании муфты на резьбу захват монтажным ключом производится только за шестигранные плоские поверхности присоединительного патрубка со стороны закручивания. Перенос крутящего момента через цельносварной корпус запрещен во избежание деформации внутренних узлов.
Шаровый кран не предназначен для дросселирования, регулирования расхода или изменения давления проводимой среды. Рукоятка управления должна находиться строго в одном из двух положений: «открыто» (вдоль оси трубы) или «закрыто» (перпендикулярно оси трубы).
