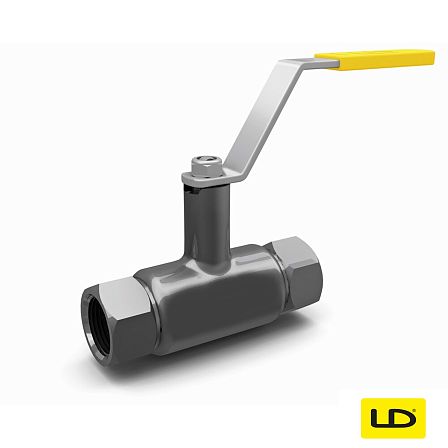

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду65, Ру25, сталь20, 13300659252MULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Геометрические характеристики и резьбовые параметры:
- Условный диаметр трубного сопряжения (DN): 65 мм
- Параметр номинального давления (PN): 2,5 МПа (25 кгс/см²)
- Тип монтажной резьбы: 2 1/2 дюйма (внутреннее резьбовое сопряжение)
- Конфигурация прохода: неполнопроходной (диаметр отверстия в затворной сфере меньше условного диаметра подводящего трубопровода)
- Класс герметичности затвора: класс «А» по ГОСТ 9544-2015
- Конструктивное исполнение корпуса: цельносварной монолитный корпус
- Состав материалов и уплотнителей:
- Материал корпуса: углеродистая конструкционная сталь 20 (согласно ГОСТ 1050-2013)
- Запорная плавающая сфера: нержавеющая сталь
- Опорные седла сферы: фторопласт марки Ф4К20 с добавлением углеродного наполнителя
- Поворотный шпиндель: нержавеющая сталь
- Уплотнения штока: эластомер на основе фторсилоксана
- Температурные лимиты и проводимые среды:
- Допустимый температурный диапазон среды: от -40 °C до +200 °C
- Климатическое исполнение корпуса: У1 по ГОСТ 15150-69 (подходит для открытого размещения в макроклиматических районах с умеренным климатом)
- Транспортируемая среда: техническая и сетевая вода отопительных систем, водяной пар, природный и сжиженный газ, светлые нефтепродукты, дизельное топливо, масла, нейтральные составы
Конструкция резьбового крана КШЦМ 065.025.Н/П.02 исключает разъемные болтовые соединения и фланцевые стыки на корпусе, что предотвращает появление течи во внешнюю среду при перепадах температур и механических колебаниях трубопровода.
Применение тарельчатых пружин в седловом уплотнении компенсирует термическое сжатие-расширение деталей и обеспечивает постоянное прижимное усилие уплотнений Ф4К20 к поверхности нержавеющего шара, продлевая рабочий ресурс затвора. Позиционирование затвора выполняется вручную посредством поворотного рычага.
Регламент монтажа и технические ограничения
Установка крана LD DN65 PN25 осуществляется на горизонтальных или вертикальных участках трубопроводных линий. Направление подачи проводимой среды может быть любым. В процессе монтажа затяжка резьбового соединения выполняется рожковым ключом за плоские грани сопрягаемой муфты со стороны наворачиваемой трубы.
Приложение крутящего момента к сферической зоне корпуса не допускается, так как это может деформировать затвор. Устройство должно эксплуатироваться строго в двух положениях: «полностью открыто» или «полностью закрыто». Применение запорного шарового крана в качестве регулирующего дросселя не допускается регламентом производителя.
