Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду80/70, Ру25, сталь20, 13300809252MULD000000000
-30%

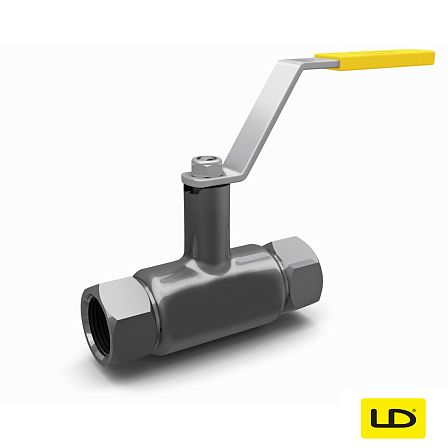

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду80/70, Ру25, сталь20, 13300809252MULD000000000
АРТ: 13300809252MULD000000000
-30%

Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду80/70, Ру25, сталь20, 13300809252MULD000000000

АРТ: 13300809252MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
Описание
Кран шаровой неполнопроходной муфтовый LD, КШЦМ, Ду80/70, Ру25, сталь20, (артикул 13300809252MULD000000000) интегрируется в технологические линии для полной остановки потока жидких или газообразных веществ. Редуцированное сечение проточного канала (Ду80/70) обозначает номинальное подключение к трубе диаметром 80 мм при фактическом проходном отверстии в затворном шаре диаметром 70 мм, что позволяет снизить массу конструкции при сохранении прочностных показателей при давлении до 2,5 МПа.

Параметры геометрии и гидродинамики:
  • Условный диаметр сопряжения / прохода (DN): 80 мм / 70 мм
  • Монтажная резьба присоединения: 3 дюйма (внутренняя трубная цилиндрическая резьба)
  • Максимальное расчетное давление (PN): 2,5 МПа (25 бар)
  • Конструкция проточной зоны: неполнопроходная (стандартнопроходная)
  • Герметичность затворного механизма: класс «А» по ГОСТ 9544-2015
  • Тип монтажного сопряжения: муфтовое резьбовое
  • Материальное исполнение и температурные границы:
  • Материал корпуса: углеродистая сталь марки 20 (ГОСТ 1050-2013)
  • Материал запирающей сферы: нержавеющая сталь (коррозионно-стойкая)
  • Седловые уплотнения затвора: углеродосодержащий фторопласт (Ф4К20)
  • Материал шпинделя (штока): нержавеющая сталь
  • Уплотнения поворотного узла: фторсилоксановый эластомер
  • Рабочие температурные рамки среды: от -40 °C до +200 °C
  • Максимальная температура внешней среды: +60 °C (климатическое исполнение корпуса У1)
Спецификация проводимых сред:
Арматура LD серии КШЦМ Ду80/70 применяется в системах циркуляции сетевой отопительной и технической воды, водяного пара низкого давления, природного и сжиженного газа, дизельного топлива, масел и других сред, химически нейтральных к материалам крана.
Конструктивные особенности и прочностные характеристики
Стальной муфтовый кран КШЦМ 080.025.Н/П.02 изготавливается по бесшовному цельносварному методу. Отсутствие разъемных соединений снижает риск утечки транспортируемой среды во внешнее пространство при гидравлических ударах и осевых нагрузках трубопровода.
Стандартнопроходное исполнение позволяет снизить габаритные размеры и вес трехдюймовой муфтовой арматуры. Металлические тарельчатые пружины в узле седла компенсируют температурное расширение деталей и обеспечивают постоянное прижимное усилие фторопласта Ф4К20 к запирающей нержавеющей сфере.

Регламент монтажа и технические ограничения
Монтаж муфтового крана LD DN80/70 выполняется на вертикальных или горизонтальных участках трубопроводных линий. Направление подачи проводимой среды может быть любым. Накручивание резьбового соединения во время монтажа выполняется рожковым ключом за плоские грани сопрягаемой муфты со стороны наворачиваемой трубы.

Использование сферической детали корпуса для передачи крутящего момента запрещается во избежание заклинивания затвора. Эксплуатация крана допускается строго в позициях «полностью открыто» или «полностью закрыто», использование прибора в качестве регулирующего дросселя не допускается технологическим регламентом. Позиционирование затвора выполняется вручную посредством рукоятки-рычага.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13300809252MULD000000000
Объём одной штуки, м³
0.00417
Вес (кг)
6.7
Длина (мм)
200
Ширина (мм)
114
Высота (мм)
183
Дата доставки в ваш город
30.09.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт на Кран шаровой муфтовый LD КШЦМ.pdf
504.85Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
