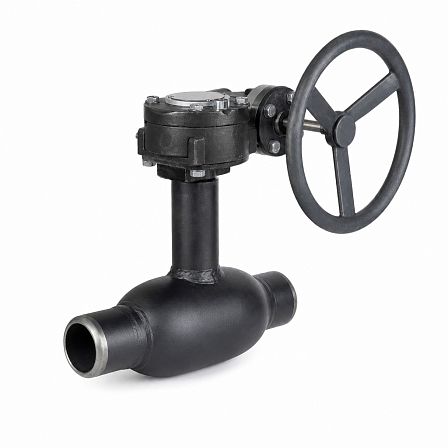

Кран шаровой полнопроходной приварной с редуктором LD, КШЦПР, Ду15, Ру40, сталь20, 12200150402RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШЦПР Ду15 Ру40 — цельносварной полнопроходной запорный кран под приварку, изготовленный из стали 20. Предназначен для установки на трубопроводах с номинальным диаметром DN 15 и номинальным давлением PN 40; управление выполняется через механический редуктор.
Конструкция и назначение
Кран относится к цельносварной трубопроводной арматуре с приварным присоединением. Полнопроходная конструкция обеспечивает проходное сечение, соответствующее условному проходу трубопровода. Изделие применяется в качестве запорного устройства; использование для регулирования расхода рабочей среды не предусмотрено.
Основные параметры
- Тип: кран шаровой цельносварной, полнопроходной.
- Серия: LD КШЦПР.
- Присоединение к трубопроводу: под приварку.
- Номинальный диаметр: Ду 15 (DN 15).
- Номинальное давление: Ру 40, или 4,0 МПа.
- Материал корпуса: сталь 20.
- Исполнение: 02 — обычное, для умеренных условий эксплуатации.
- Управление: механический редуктор.
Присоединительные размеры
Для приварки к трубопроводу предусмотрены патрубки с наружным диаметром 21,3 мм и толщиной стенки 2,8 мм. Диаметр проходного отверстия составляет 15 мм. Строительная длина крана — 170 мм. Размеры соответствуют исполнению Ду15 Ру40 с приварным соединением.
Материалы основных элементов
Корпус и приварные патрубки изготовлены из углеродистой стали 20. Шар и шток выполнены из нержавеющей стали. Материалы конструкции рассчитаны на эксплуатацию в трубопроводных системах с неагрессивными жидкими средами без абразивных включений.
Рабочие характеристики
Для исполнения из стали 20 диапазон температуры рабочей среды составляет от −40 °C до +200 °C. Герметичность затвора соответствует классу «А» по ГОСТ 9544 в двух направлениях. Номинальный ресурс шаровых кранов данной серии составляет до 10 000 циклов, установленный срок службы — до 30 лет при соблюдении условий эксплуатации.
Особенности монтажа
Кран монтируется сваркой в разрыв трубопровода. Перед выполнением сварочных работ необходимо установить шаровой затвор в полностью открытое положение и соблюдать требования технической документации производителя к сварке и охлаждению корпуса. Редуктор используется для передачи усилия на шток при открытии и закрытии крана.
