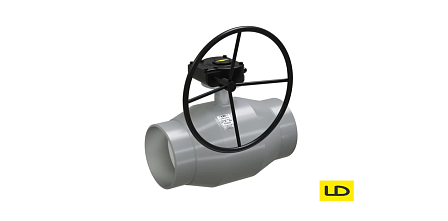

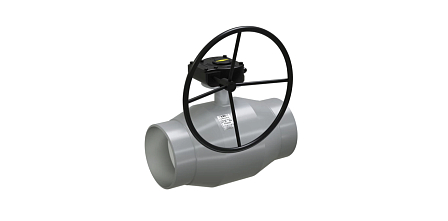

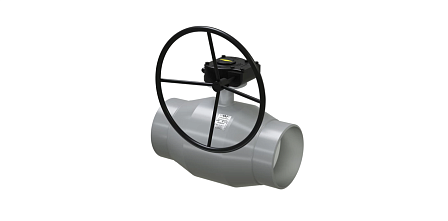

Кран шаровой полнопроходной приварной с редуктором LD, КШЦПР, Ду32, Ру40, сталь20, 12200320402RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран выполняет функцию запорного узла в составе промышленных, технологических и жилищно-коммунальных трубопроводов, обеспечивая полное герметичное перекрытие потока транспортируемой среды. Основой конструкции выступает неразборный цельносварной корпус, произведенный из конструкционной углеродистой стали марки 20, конфигурация которого рассчитана на интеграцию в трубную обвязку методом сварки встык, что гарантирует абсолютное отсутствие протечек по внешнему контуру соединения. Отличительной характеристикой данной модификации является полнопроходное сечение проточной части: диаметр отверстия в шаровом затворе равен внутреннему диаметру трубопровода с условным проходом 32 миллиметра, что сводит к минимуму потери напора и гидравлическое сопротивление на данном участке. Устройство спроектировано для эксплуатации в высоконагруженных магистралях с номинальным давлением до 40 бар (4,0 МПа). Наличие интегрированного редукторного механизма облегчает процесс управления запорным органом в условиях высоких рабочих давлений, обеспечивая плавный поворот штока, снижая требуемое физическое усилие оператора и защищая систему от резких гидравлических ударов при открытии или закрытии линии.
Сводная техническая спецификация и параметры:
Условный проход магистрали (Ду / DN): 32 мм.
Максимальное расчетное давление (Ру / PN): 40 бар.
Материал корпусных деталей: сталь 20 (конструкционная углеродистая).
Метод монтажа: сварной (приварка патрубков к трубе).
Приводной механизм: редуктор с ручным управлением.
Геометрия прохода: полнопроходная (без заужения внутреннего канала).
Допустимые рабочие среды: техническая вода, водяной пар, горюче-смазочные материалы, неагрессивные газы, углеводороды и иные среды, нейтральные к материалам изделия.
Материальное исполнение и особенности конструкции:
Запорный элемент спроектирован в виде гладкой сферической пробки. Оболочка крана и приварные концы сформированы из стали 20 с применением автоматической сварки в среде защитных газов, образующей монолитный неразборный блок. Уплотнительные седла, фиксирующие шар, а также кольца штока выполнены из фторопласта и эластомеров, обладающих высокой стойкостью к износу и химической инертностью. Установленный на шпинделе механический редуктор преобразует крутящий момент, требуемый для поворота шара на 90 градусов. Использование редукторной передачи на диаметре 32 мм обусловлено высоким рабочим давлением в 40 бар, при котором сила трения в уплотнительном узле возрастает, и прямое ручное управление рычагом может быть затруднено.
Условия монтажа и эксплуатационный регламент:
Интеграция арматуры в инженерную сеть производится путем дуговой или газовой сварки с соблюдением требований к формированию сварных швов. Запорный узел предназначен исключительно для работы в двух статических режимах: 100% «открыто» или 100% «закрыто». Применение данного оборудования для дросселирования, настройки расхода или изменения давления потока категорически запрещено нормами эксплуатации, поскольку нахождение шаровой пробки в полуоткрытом состоянии приводит к направленному кавитационному разрушению полимерных седел и потере герметичности затвора. Предельные показатели температуры транспортируемой среды, расчетный срок службы оборудования и климатические категории размещения фиксируются в техническом паспорте изготовителя.
