Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду100, Ру25, сталь20, 12201000252VULD000000000
-30%

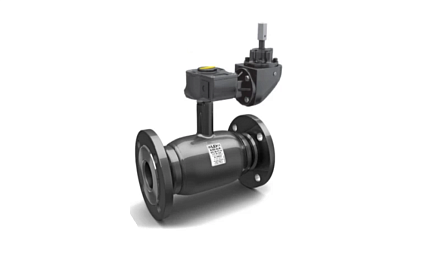

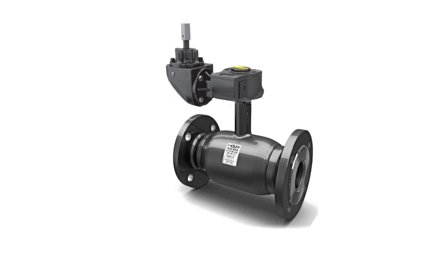

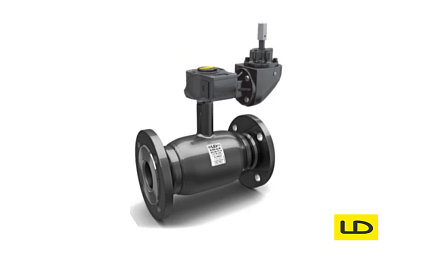

Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду100, Ру25, сталь20, 12201000252VULD000000000
АРТ: 12201000252VULD000000000
-30%

Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду100, Ру25, сталь20, 12201000252VULD000000000

АРТ: 12201000252VULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
88 037.79 ₽
61 626.45 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду100, Ру25, сталь20, артикул 12201000252VULD000000000

Кран представляет собой стальной узел трубопроводной запорной арматуры, интегрируемый в промышленные, энергетические и коммунальные магистрали. Главная инженерная особенность данной модификации заключается в комплектации механическим приводным устройством — вертикальным редуктором. Данный механизм изменяет пространственную ориентацию оси управляющего штурвала, что является технически необходимым решением при монтаже арматуры в условиях ограниченного пространства, узких технологических каналах или при сложной многоуровневой компоновке инженерных сетей. Корпус изделия спроектирован по цельносварной неразборной технологии из углеродистой стали марки 20. Концы патрубков подготовлены под прямое соединение с трубой методом сварки встык. Внутренний проточный тракт имеет полнопроходную геометрию: диаметр сквозного отверстия в шаровом затворе геометрически равен условному проходу подводящей магистрали (100 миллиметров), что исключает возникновение локального гидравлического сопротивления и падение напора. Оборудование рассчитано на функционирование в системах с номинальным рабочим давлением до 25 бар.

Техническая спецификация и параметры:
Номинальный диаметр (DN / Ду): 100 мм.
Максимальное расчетное давление (PN / Ру): 25 бар
Материальное исполнение корпуса: сталь 20
Формат присоединения к сети: приварной
Тип управляющего механизма: механический редуктор с вертикальным расположением оси вращения.
Конфигурация прохода: полнопроходной тип
Допустимые рабочие среды: техническая и сетевая вода, теплоносители, водяной пар, горюче-смазочные материалы, нефтепродукты и нейтральные газообразные вещества.

Архитектура узла и материальная база:
Основой запирающего механизма служит плавающая сфера из коррозионно-стойкого сплава. Монолитная стальная оболочка крана формируется посредством автоматической сварки в среде защитных газов, в результате чего в конструкции отсутствуют фланцевые или резьбовые разъемы. Это техническое решение гарантирует защиту от внешних протечек и обеспечивает герметичность перекрытия по классу «А» согласно стандарту ГОСТ. Уплотнительные седла, обжимающие шар, и прокладки передаточного шпинделя производятся из фторопласта в комбинации с эластомерами. Данные полимеры обладают термической устойчивостью, низким коэффициентом трения и химической инертностью к углеводородам. Вертикальный редуктор трансформирует крутящий момент, снижая физическое усилие на штурвале, необходимое для поворота затвора под давлением 2,5 МПа, а также увеличивает время цикла перекрытия, защищая магистраль от гидравлических ударов.

Регламент монтажных работ и эксплуатации:
Стыковка арматуры с трубопроводом производится электродуговой или газовой сваркой. Во время проведения сварочных операций технологическая карта требует обеспечения теплоотвода от центральной части корпуса во избежание термической деструкции (расплавления) внутренних фторопластовых седел. По своему прямому назначению устройство функционирует строго как запорный элемент. Перевод шаровой пробки допускается исключительно в две крайние статические позиции — на 100% «открыто» или на 100% «закрыто». Использование крана для дросселирования, балансировки или регулировки интенсивности потока категорически запрещено нормативной документацией. Нахождение сферы в промежуточном (полуоткрытом) положении вызывает кавитационную эрозию уплотнений и неизбежную потерю герметичности. Температурные границы рабочей среды, климатические модификации размещения и сроки технического освидетельствования регламентируются официальным паспортом завода-производителя.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Серые
Артикул
12201000252VULD000000000
Объём одной штуки, м³
0.00944
Вес (кг)
16
Длина (мм)
330
Ширина (мм)
180
Высота (мм)
159
Дата доставки в ваш город
21.10.2026
Документация
Каталог продукции LD 2026.pdf
13.17Мб
Каталог продукции Стальные краны LD для жидкости..pdf
15.57Мб
Опросный лист на стальные краны.pdf
1022.77Кб
Сертификат.pdf
2.3Мб
Экспертное заключение СанПин.pdf
1.52Мб
Декларация.pdf
670.78Кб
