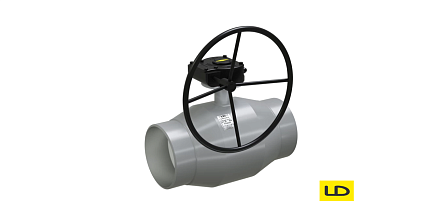

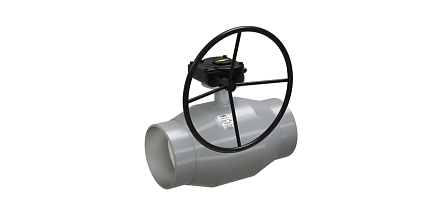

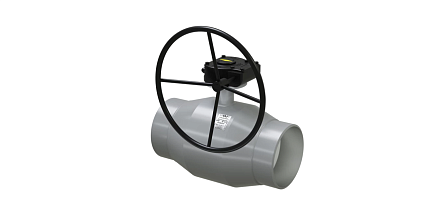

Кран шаровой неполнопроходной приварной с редуктором LD, КШЦПР, Ду100/80, Ру25, сталь20, 12201009252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой неполнопроходной приварной с редуктором представляет собой цельносварную запорную арматуру с механическим приводом для стальных трубопроводных систем. Изделие служит для полного запирания движения технологических потоков воды, пара, углеводородов и неагрессивных газовых сред под давлением до 2,5 МПа (25 кгс/см²). Управление запорным органом выполняется через червячный редуктор со штурвалом, исключающий возникновение гидроударов при перекрытии магистрали.
Технические характеристики
Номинальный размер: Ду 100 (DN 100)
Проходное сечение шара: 80 мм (неполнопроходной / редуцированный, Ду 100/80)
Номинальное давление: Ру 25 (PN 2,5 МПа / 25 бар)
Тип монтажа к трубопроводу: под приварку встык
Тип привода: механический червячный редуктор с ручным маховиком (штурвалом)
Направление движения потока: двустороннее (симметричный затвор)
Конструктивные особенности и монтаж
Неполнопроходная проточная часть диаметром 80 мм снижает силовую нагрузку на приводной механизм и общую массу изделия без критического падения давления в системе. Механический редуктор многократно снижает управляющее крутящее усилие на маховике и обеспечивает плавное позиционирование шаровой пробки. Приварное соединение образует монолитный стык с трубой, гарантируя отсутствие протечек по наружному контуру и исключая регламентное обслуживание болтового крепежа.
Узел шпинделя спроектирован с защитным буртом против выталкивания внутренним давлением среды и оснащен необслуживаемыми эластомерными кольцами. Тарельчатые пружины обеспечивают постоянный прижим фторопластовых седел к сфере, компенсируя тепловые деформации металла при резких перепадах температур. Запорная сфера перекрывает поток с нулевым уровнем протечек в обоих направлениях подачи рабочей среды.
Область применения
Арматура устанавливается на магистралях централизованного теплоснабжения, в распределительных сетях котельных и на технологических трубопроводах промышленных предприятий. Кран рассчитан на эксплуатацию в условиях умеренного макроклиматического района У1 при температуре внешней среды до -40 °C. Конструкция поставляется в сборе с установленным редуктором и проходит обязательные заводские гидравлические и пневматические испытания на герметичность класса «А».
