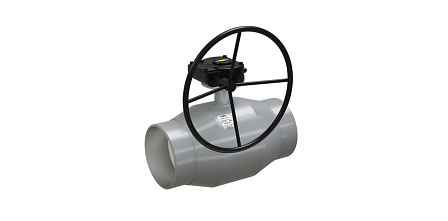

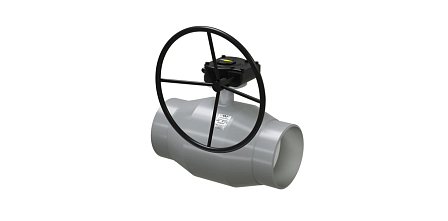

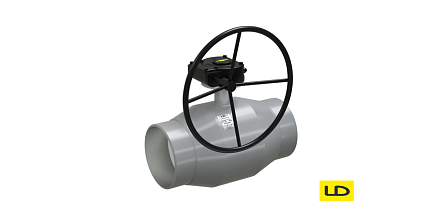

Кран шаровой полнопроходной приварной с редуктором LD, КШЦПР, Ду250, Ру16, сталь20, 12202500162RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран классифицируется как стальная неразборная трубопроводная запорная арматура, интегрируемая в технологические, промышленные и коммунальные магистрали посредством сварного соединения для реализации функции перекрытия или пропуска потока рабочей среды. Данный узел характеризуется наличием цельносварного корпуса из углеродистой стали, исключающего вероятность протечек по внешнему контуру, и штатно укомплектован механическим редуктором, который трансформирует вращательное усилие оператора для изменения положения сферического затвора. Полнопроходная геометрия проточной части означает отсутствие заужения внутреннего сечения шара, что минимизирует показатели гидравлического сопротивления на участке трубопровода с номинальным диаметром 250 миллиметров. Оборудование рассчитано на функционирование в инженерных системах с рабочим давлением до 16 бар (1,6 МПа) и применяется в контурах теплоснабжения, водоподготовки, транспортировки природного газа и нейтральных нефтепродуктов, обеспечивая герметичность перекрытия при соблюдении физико-химических и температурных параметров, установленных изготовителем.
Основные технические параметры и спецификация
Номинальный диаметр подключения (Ду / DN): 250 мм.
Расчетное рабочее давление (Ру / PN): 16 кгс/см²
Материальное исполнение корпуса: сталь 20 (углеродистый конструкционный сплав).
Способ присоединения к магистрали: сварное (под приварку встык).
Механизм управления: ручной механический привод (редуктор).
Тип проточной части: полнопроходная (внутреннее сечение эквивалентно сечению подводящей трубы).
Совместимые рабочие среды: пар, вода, неагрессивные газы, углеводороды, горюче-смазочные материалы.
Специфика конструкции и применяемые материалы
Запорный механизм базируется на сферической пробке, зафиксированной в полимерных седлах. Материалом для формирования неразъемной корпусной оболочки и приварных патрубков выступает углеродистая сталь марки 20, адаптированная для проведения сварочных работ без дополнительных технологических ограничений. Седельные кольца и уплотнители передающего штока производятся из фторопластовых компаундов, обладающих стойкостью к трению и химическому воздействию углеводородов. Редукторная передача монтируется на посадочную площадку штока, ее передаточное число рассчитано на снижение крутящего момента, требуемого для сдвига затвора, а также на предотвращение гидравлических ударов за счет увеличения времени цикла перекрытия.
Эксплуатационные требования и регламент монтажа
Фиксация арматуры на трубопроводе осуществляется электродуговым или газосварным методом с формированием герметичных неразъемных швов по ГОСТ. Технический регламент строго предписывает применение устройства исключительно в качестве запорного элемента: шар должен находиться в статичном положении полностью «открыто» или полностью «закрыто». Использование крана для дросселирования, балансировки или регулирования давления в системе недопустимо, так как нахождение затвора в промежуточном положении ведет к направленной эрозии фторопластовых уплотнений. Климатическое исполнение, предельно допустимые температуры транспортируемого вещества и сроки технического освидетельствования фиксируются в сопровождающей документации и паспорте арматуры.
