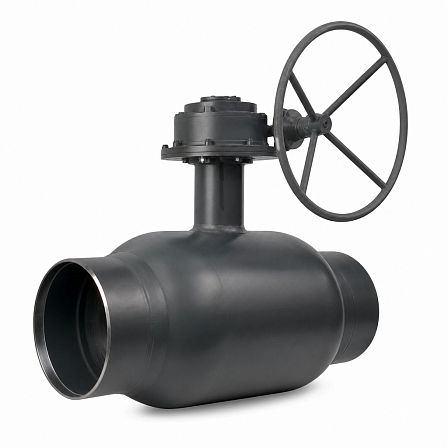

Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду300, Ру16, сталь20, 12203000162VULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой полнопроходной приварной LD КШЦПР 300.016.П/П.02, артикул 12203000162VULD000000000, предназначен для полного перекрытия потока в трубопроводах. Номинальный диаметр — DN 300, номинальное давление — PN 16 (1,6 МПа); корпус выполнен из стали 20, управление — ручное через вертикальный редуктор.
Конструкция и присоединение
Кран относится к серии КШ.Ц.П.Р и имеет цельносварную двухходовую конструкцию с шаровым затвором. Присоединение к трубопроводу выполняется сваркой: исполнение П/П предусматривает патрубки под приварку с обеих сторон.
Основные параметры
- Каталожное обозначение: КШ.Ц.П.Р.300.016.П/П.02;
- Артикул: 12203000162VULD000000000;
- Номинальный диаметр DN: 300 мм;
- Номинальное давление PN: 16 бар (1,6 МПа);
- Тип прохода: полный;
- Тип крана: шаровой, двухходовой, запорный;
- Строительная длина: 730 мм;
- Способ присоединения: под приварку;
- Управление: ручное, с вертикальным механическим редуктором.
Материалы основных деталей
Корпус, патрубки и горловина изготовлены из углеродистой стали 20. Шаровая пробка выполнена из коррозионностойкой стали 20Х13/AISI 409, шпиндель — из стали 20Х13. Для седел и подшипников скольжения применяются фторопластовые материалы Ф-4К20 и Ф-4; уплотнения узла горловины выполнены из EPDM и фторсилоксанового эластомера.
Рабочие среды и температурный режим
Кран предназначен для жидких сред, совместимых с материалами изделия, включая воду, теплосетевую воду, пар, нефть и нефтепродукты. Диапазон температуры рабочей среды составляет от −40 до +200 °C; температура окружающего воздуха — от −40 до +80 °C. Для пара допускается применение при температуре до +150 °C.
Герметичность и монтаж
Класс герметичности затвора — А по ГОСТ 9544. Кран применяется только как запорная арматура и должен эксплуатироваться в положениях «открыто» или «закрыто». Монтаж возможен на горизонтальных и вертикальных участках трубопровода с учетом требований к сварке, доступу к редуктору и обслуживанию.
Эксплуатационные показатели
- Ресурс: 10 000 циклов;
- Средний срок службы: 30 лет;
- Гарантийный срок: 3 года;
- Климатическое исполнение: У по ГОСТ 15150;
- Нормативные условия изготовления: ТУ 3742-001-45630744-2003.
