Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду20, Ру40, сталь20, 11110200402RULD000000000
АРТ: 11110200402RULD000000000

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду20, Ру40, сталь20, 11110200402RULD000000000

АРТ: 11110200402RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Редуктор
Тип
Прямой
LD LD Бренд LD
  • Описание
  • Характеристики
  • Документация
Описание

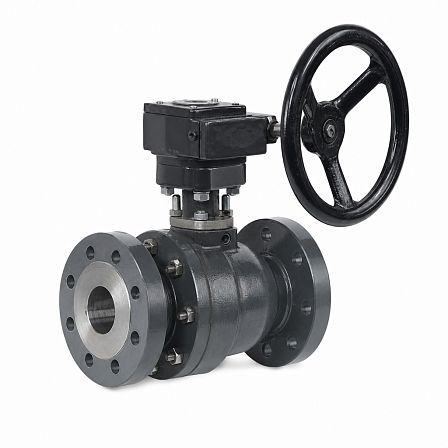

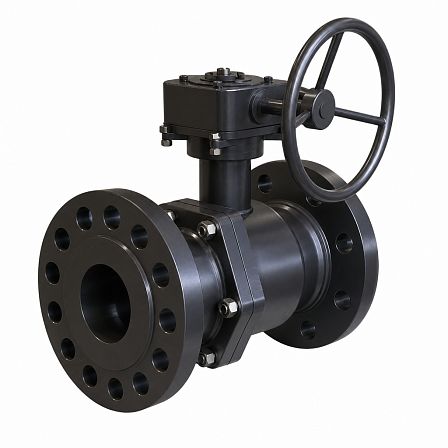

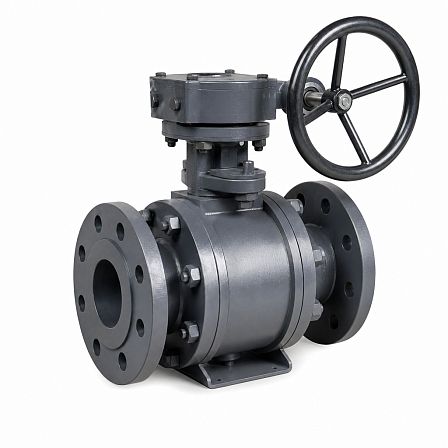

Кран шаровой LD КШЦФР 11110200402RULD000000000 — цельносварной полнопроходной стальной кран для трубопроводов жидких сред. Исполнение: фланцевое присоединение, номинальный диаметр DN 20, номинальное давление PN 40, корпус из стали 20, управление через редуктор с горизонтальным валом.

Конструкция и назначение

Кран предназначен для перекрытия потока рабочей среды в трубопроводе. Полнопроходная конструкция обеспечивает проходное сечение 18 мм для DN 20. Корпус выполнен цельносварным.

Основные параметры

  • Номинальный диаметр: DN 20.
  • Номинальное давление: PN 40 — 4,0 МПа.
  • Тип прохода: полнопроходной.
  • Присоединение: фланцевое.
  • Управление: механический редуктор с горизонтальным валом управления.
  • Рабочая среда: жидкие среды.
  • Исполнение: 02.

Материалы основных деталей

  • Корпус: углеродистая сталь 20.
  • Шпиндель: коррозионно-стойкая сталь 20Х13.
  • Шаровая пробка: коррозионно-стойкая сталь 20Х13.
  • Подшипник скольжения: фторопласт Ф-4К20, Ф-4.
  • Уплотнение шпинделя: EPDM и фторсилоксановый эластомер.
  • Уплотнение шаровой пробки: фторопласт Ф-4К20 с дублирующим уплотнением из EPDM.

Фланцевое присоединение

Присоединительные размеры выполнены по ГОСТ 33259. Наружный диаметр фланца составляет 105 мм, диаметр расположения крепежных отверстий — 75 мм. Предусмотрено 4 отверстия диаметром 14 мм.

Габаритные размеры проточной части

  • Строительная длина L: 140 мм.
  • Высота оси прохода H: 112 мм.
  • Высота фланцевой части h: 27 мм.
  • Проходное сечение d: 18 мм.

Маркировка

Условное обозначение изделия: КШ.Ц.Ф.Р.020.040.П/П.02. Артикул: 11110200402RULD000000000.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Высота, мм
27 мм
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
11110200402RULD000000000
Длина (отрезок, бухта), м
140
Объём одной штуки, м³
0.00352
Вес (кг)
4.9
Длина (мм)
140
Ширина (мм)
160
Высота (мм)
157
