Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду65, Ру25, сталь20, 11110659252RULD000000000
-30%

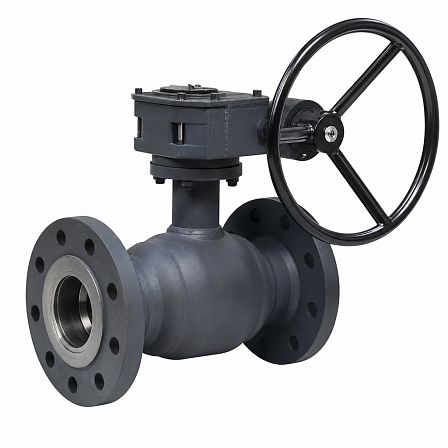

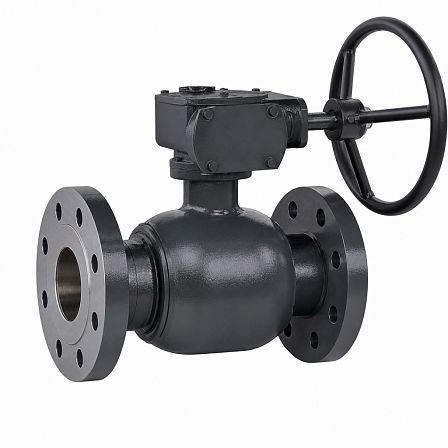

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду65, Ру25, сталь20, 11110659252RULD000000000
АРТ: 11110659252RULD000000000
-30%

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду65, Ру25, сталь20, 11110659252RULD000000000

АРТ: 11110659252RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
17 218.29 ₽
12 052.80 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой LD КШЦФР Ду65 Ру25 — двухходовое запорное устройство с неполнопроходным шаром, фланцевым присоединением и ручным управлением через механический редуктор. Корпус изготовлен из углеродистой стали 20; номинальный диаметр — DN 65, номинальное давление — PN 25.

Назначение

Кран предназначен для перекрытия потока рабочей среды в трубопроводах. Конструкция является неполнопроходной: диаметр проходного отверстия шара составляет 49 мм при условном проходе DN 65. Поток рабочей среды допускается в обоих направлениях.

Конструкция и управление

Исполнение КШ.Ц.Ф.Р предусматривает цельносварную конструкцию, фланцевое присоединение с обеих сторон и механический редуктор. Управление осуществляется штурвалом редуктора; модель редуктора — R100.A22. Кран имеет два патрубка и относится к двухходовой запорной арматуре.

Основные параметры

  • Условный проход: DN 65.
  • Номинальное давление: PN 25, или 2,5 МПа.
  • Тип прохода: неполнопроходной.
  • Диаметр прохода шара: 49 мм.
  • Строительная длина: 200 мм.
  • Присоединение: фланцевое.
  • Количество отверстий на каждом фланце: 8.
  • Диаметр отверстий во фланцах: 18 мм.
  • Межцентровый диаметр крепежных отверстий: 145 мм.
  • Наружный диаметр фланца: 178 мм.
  • Масса крана: 7,8 кг.

Материалы основных деталей

Корпус, фланцы и горловина выполнены из стали 20. Шпиндель изготовлен из коррозионно-стойкой стали 20Х13. Шаровая пробка выполнена из коррозионно-стойкой стали AISI 409. Седла и подшипник скольжения изготовлены с применением фторопласта Ф-4К20; уплотнение шара выполнено из фторопласта с дублирующим уплотнением из фторсилоксанового эластомера.

Уплотнения

Уплотнение узла горловины включает EPDM и фторсилоксановый эластомер. Материал седлового уплотнения — фторопласт Ф-4К20, соответствующий PTFE. Конструкция уплотнений обеспечивает герметизацию запорного органа и шпинделя при эксплуатации в пределах установленных параметров.

Габариты редуктора

  • Диаметр штурвала: 100 мм.
  • Размер A: 110 мм.
  • Размер B: 140 мм.
  • Размер C: 212 мм.
  • Масса редуктора без штурвала: 1,56 кг.

Температурное исполнение

Кран выполнен в исполнении 02 и рассчитан на эксплуатацию с рабочими средами в диапазоне температур от −40 до +200 °C при соблюдении требований к совместимости среды с материалами деталей и уплотнений.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
25
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
5 лет
Цвет
Черные
Артикул
11110659252RULD000000000
Объём одной штуки, м³
0.00571
Вес (кг)
10.2
Длина (мм)
200
Ширина (мм)
160
Высота (мм)
178
Дата доставки в ваш город
Документация

Аналогичные товары

Добавление товара

Товар добавлен в корзину

Хорошо Перейти в корзину

Похожие товары

-30%

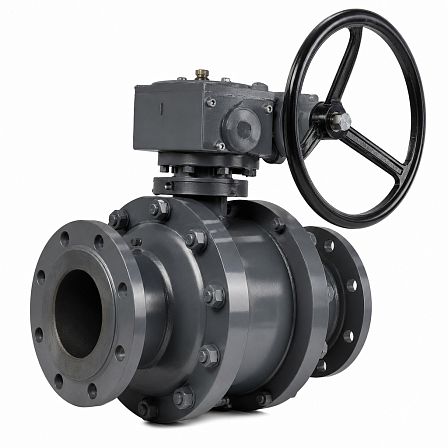

Кран шаровой ALSO КШФ Ду 100 Ру 1,6 МПа из ст.20 Кран шаровой ALSO КШФ Ду 100 Ру 1,6 МПа из ст.20 Кран шаровой ALSO КШФ Ду 100 Ру 1,6 МПа из ст.20
