Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду80, Ру25, сталь20, 11110800252RULD000000000
-30%

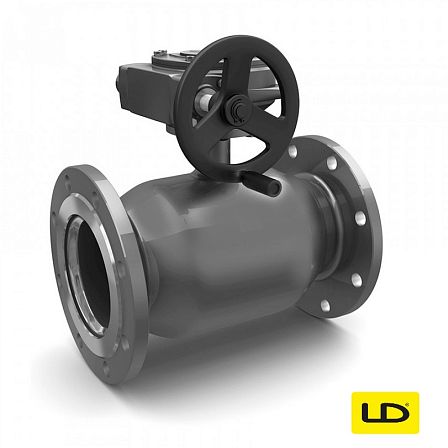

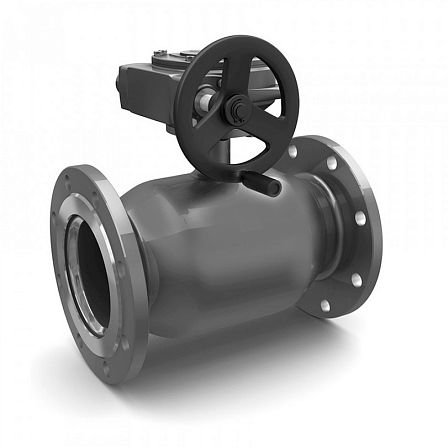

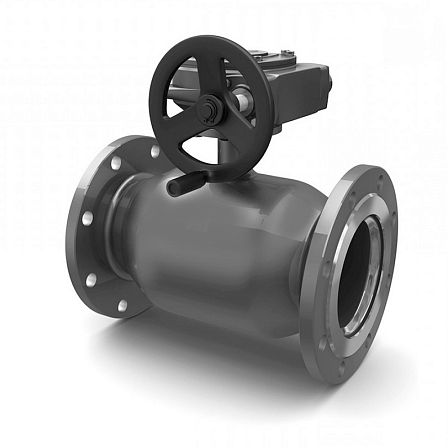

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду80, Ру25, сталь20, 11110800252RULD000000000
АРТ: 11110800252RULD000000000
-30%

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду80, Ру25, сталь20, 11110800252RULD000000000

АРТ: 11110800252RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
LD LD Бренд LD
-30%
22 685.36 ₽
15 879.75 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду80, Ру25, сталь20, (артикул 11110800252RULD000000000) служит для периодического или постоянного перекрытия потока рабочей среды в напорных технологических трубопроводах. Изделие предназначено для сетей с диаметром условного прохода DN 80 (Ду 80 мм) и предельной рабочей нагрузкой по давлению PN 25 (2,5 МПа / 25 бар). Конструктивная схема включает полнопроходный рабочий канал, фланцевые стыковочные плоскости и приводной червячный редуктор, оптимизирующий управление запорным органом.

Сводные технические характеристики и конструктивные параметры:
  • Серийная принадлежность: LD КШЦФР (кран шаровой цельносварной фланцевый с редуктором)
  • Тип арматурного узла: шаровой затвор запорного типа
  • Номинальный проходной размер: DN 80 (Ду 80 мм)
  • Рабочее условное давление: PN 25 (2,5 МПа / 25 кгс/см²)
  • Характеристика проходного канала: полнопроходной (сечение совпадает с внутренним просветом трубы)
  • Метод монтажа: ответные фланцы по ГОСТ 33259-2015 (исполнение B)
  • Тип исполнительного механизма: ручной угловой червячный редуктор с колесом управления
  • Материал изготовления корпуса: конструкционная углеродистая сталь марки Сталь 20
  • Материал монтажных фланцев: сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического элемента: нержавеющая сталь AISI 304 / 12Х18Н10Т
  • Материал управляющего штока: легированная нержавеющая сталь 20Х13
  • Седловая герметизация: антифрикционный композит Ф4К20 с тарельчатыми пружинами постоянного поджатия
  • Уплотнительный узел шпинделя: графитонаполненный фторопласт и кольца из эластомера FKM
  • Норма герметичности по ГОСТ 9544-2015: класс «А»
  • Допустимые среды: теплофикационная вода, сетевой теплоноситель, конденсат, пар, нефтепродукты, природный газ, нейтральные газы
  • Пределы рабочих температур транспортируемой среды: от -40 °C до +200 °C
  • Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана КШЦФР 80/25 собирается методом сварки предварительно отформованных элементов из стали 20, что исключает болтовые стяжки между частями корпуса и устраняет риск внешней разгерметизации при эксплуатационных изгибах трубы. Конфигурация полнопроходной сферы диаметром 80 мм не создает сужений на пути движущейся среды, минимизирует коэффициент местного гидравлического сопротивления, предотвращает кавитационные процессы и сохраняет расчетное давление в системе.

Механический червячный редуктор трансформирует вращательный момент маховика, снижая физическое усилие оператора при открытии и закрытии шарового узла под давлением до 25 бар. Плавная передача усилия через червячную пару предотвращает скачкообразное перемещение затвора, тем самым блокируя возникновение гидравлических ударов в трубопроводной сети. Верхняя часть редуктора снабжена стрелочным механическим датчиком для визуального контроля степени открытия («открыто» / «закрыто»).

Фланцевый способ фиксации обеспечивает возможность быстрого включения в существующую трубопроводную инфраструктуру и позволяет проводить регламентное обслуживание или замену запорного элемента без проведения огневых и сварочных операций. Арматура монтируется в распределительных сетях теплоснабжения, центральных теплопунктах (ЦТП), котельных станциях, насосных узлах перекачки жидкостей и технологических магистралях промышленных производств.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11110800252RULD000000000
Объём одной штуки, м³
0.01062
Вес (кг)
17.3
Длина (мм)
320
Ширина (мм)
160
Высота (мм)
207
Дата доставки в ваш город
21.10.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на кран шаровой LD Pride КШЦФР.pdf
501.61Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
