Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду80/70, Ру16, сталь20, 11110809162RULD000000000
-30%

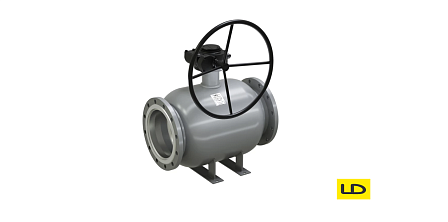

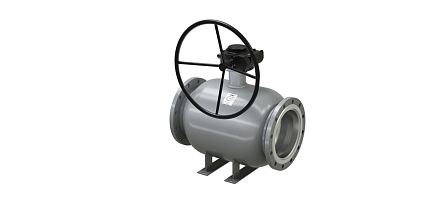

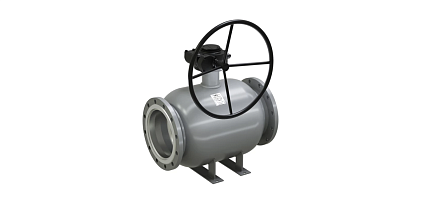

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду80/70, Ру16, сталь20, 11110809162RULD000000000
АРТ: 11110809162RULD000000000
-30%

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду80/70, Ру16, сталь20, 11110809162RULD000000000

АРТ: 11110809162RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
19 727.96 ₽
13 809.57 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду80/70, Ру16, сталь20, артикул 11110809162RULD000000000

Кран шаровой неполнопроходной фланцевый с редуктором выполняет функцию запорного узла для полного перекрытия потока рабочей среды в трубопроводных системах условным диаметром 80 мм. Устройство применяется на распределительных участках тепловых сетей, магистральных линиях холодного и горячего водоснабжения, распределительных коллекторах (гребенках) промышленных котельных, насосных станциях, в системах вентиляции и центрального кондиционирования, а также на технологических трубопроводах промышленных предприятий.

Проводимые среды:
Вода систем теплоснабжения (включая химически очищенную и деаэрированную), техническая и питьевая вода;
Водно-гликолевые смеси с содержанием гликоля до 50%;
Конденсат пара, технологические растворы нейтрального типа;
Нефтепродукты (масла, светлое топливо) и неагрессивные газы, совместимые с марками сталей корпуса и уплотнений.
Режим эксплуатации: Полное открытие или полное закрытие проточной части. Применение арматуры для дросселирования или регулирования расхода не допускается.

Конструктивное устройство:
Механический привод: Вращение шарового затвора осуществляется посредством ручного червячного редуктора со штурвалом (маховиком). Редукторный механизм трансформирует крутящий момент, обеспечивая плавность хода без рывков и исключая гидроудары при перекрытии потока. Червячная передача обладает свойством самоторможения, фиксируя затвор в крайних положениях. Корпус привода снабжен оптическим индикатором положения и механическими упорами для точной юстировки угла поворота на 90°.
Проточная часть (неполный проход): Фланцы рассчитаны на стыковку с трубами DN 80, а эффективное проходное отверстие в шаре составляет 70 мм. Данная геометрия снижает гидравлический крутящий момент на штоке и уменьшает металлоемкость узла без существенных гидравлических потерь в системе.
Корпусная группа: Цельносварная неразборная конструкция из бесшовного проката углеродистой стали 20. Монолитная сборка исключает внешние резьбовые и болтовые соединения по корпусу, предотвращая разгерметизацию под воздействием температурных расширений и вибраций.
Седловые уплотнения затвора: Износостойкий фторопласт с углеграфитовым наполнителем, поджатый пакетом тарельчатых пружин. Пружинный блок компенсирует температурные зазоры и сохраняет постоянное контактное напряжение между седлом и сферой.

Технические параметры
Диаметр: DN 80/70
Давление: PN 16 бар
Тип прохода: Неполнопроходной
Тип присоединения: Фланцевое
Герметичность затвора: Класс «А»
Температура среды: от -40 °C до +200 °C
Тип управления: Ручной редуктор со штурвалом
Материал корпуса: Сталь 20

Правила монтажа и эксплуатационный регламент
Сопряжение с ответными фланцами трубопровода выполняется посредством шпилечных или болтовых соединений с установкой межфланцевых уплотнений.
Затяжка крепежных элементов проводится диагонально («крест-накрест») с равномерным распределением усилия для исключения перекосов уплотнительных поверхностей.
Монтаж допускается на вертикальных и горизонтальных участках трубопроводов. Ориентация редуктора — маховиком вертикально вверх или в горизонтальную плоскость (установка штурвалом вниз не допускается).
Направление движения среды — любое (симметричная схема затвора).
Арматура относится к категории необслуживаемой: замена уплотнений, пополнение смазки и протяжка сальников в межремонтный период не требуются.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Серые
Артикул
11110809162RULD000000000
Объём одной штуки, м³
0.00665
Вес (кг)
12.1
Длина (мм)
210
Ширина (мм)
160
Высота (мм)
198
Дата доставки в ваш город
Документация
Каталог продукции LD 2026.pdf
13.17Мб
Каталог продукции Стальные краны LD для жидкости..pdf
15.57Мб
Опросный лист на стальные краны.pdf
1022.77Кб
Сертификат.pdf
2.3Мб
Эксперное заключение СанПин (бессрочно).pdf
1.52Мб
Декларация.pdf
670.78Кб
