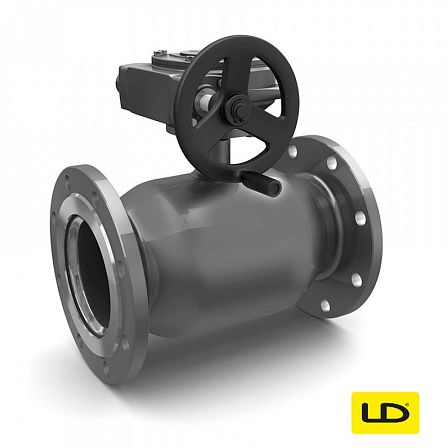

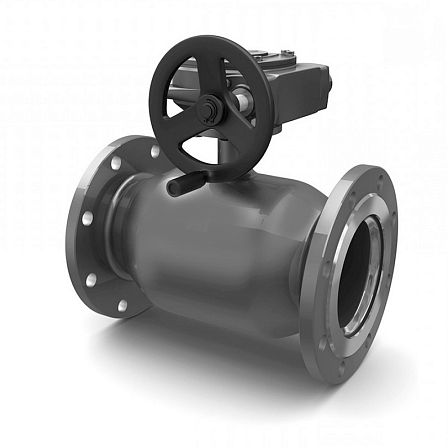

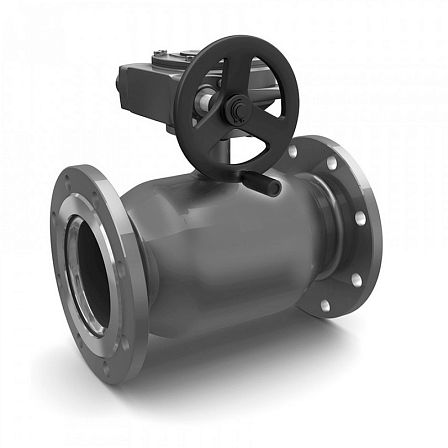

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду150, Ру25, сталь20, 11111500252RULD000000000
АРТ: 11111500252RULD000000000

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду150, Ру25, сталь20, 11111500252RULD000000000

АРТ: 11111500252RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
LD LD Бренд LD
Описание
Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду150, Ру25, сталь20, (артикул 11111500252RULD000000000) предназначен для отсечения потоков жидких и газообразных сред в трубопроводах. Изделие разработано под диаметр трубы DN 150 (условный проход 150 мм) и расчетное давление среды PN 25 (2,5 МПа / 25 кгс/см²). Конструкция характеризуется полнопроходным каналом, фланцевым соединением и комплектацией ручным редуктором для управления положением шарового затвора.

Технические характеристики и параметры изделия:
  • Обозначение: LD КШЦФР (кран шаровой цельносварной фланцевый с редуктором)
  • Тип арматуры: кран запорный шаровой
  • Номинальный проход: DN 150 (Ду 150 мм)
  • Номинальное давление: PN 25 бар (2,5 МПа)
  • Проходное сечение: полнопроходное (П/П)
  • Присоединение: фланцевое по ГОСТ 33259-2015 (исп. B)
  • Привод: механический червячный редуктор со штурвалом
  • Материал корпуса и фланцев: сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал сферы: нержавеющая сталь AISI 304 / 12Х18Н10Т
  • Материал шпинделя: нержавеющая сталь 20Х13
  • Седловое уплотнение: фторопласт с углеграфитом (Ф4К20) с тарельчатыми пружинами
  • Уплотнение штока: фторопласт Ф-4, кольца из фторэластомера (FKM)
  • Класс герметичности затвора: «А» по ГОСТ 9544-2015
  • Рабочая среда: теплосетевая вода, пар, неагрессивный газ, нефтепродукты, ГСМ
  • Температура среды: от -40 °C до +200 °C
  • Климатическое исполнение: У1 по ГОСТ 15150-69 (температура воздуха от -40 °C до +40 °C)
Цельносварной корпус крана КШЦФР 150/25 исключает наличие промежуточных разъемов, предотвращая разгерметизацию узла во внешнюю среду. Полнопроходное сечение сводит гидравлическое сопротивление к минимуму, устраняет перепад напора и допускает механическую очистку трубы скребковыми устройствами.

Червячный редуктор снижает усилие на маховике, необходимое для перемещения затвора Ду150 при давлении 25 бар. Редуктор обеспечивает плавное вращение шара на 90°, исключая гидравлический удар в системе, и фиксирует запорный орган в крайних точках. Стрелочный указатель на крышке редуктора отображает положение затвора.

Фланцевый монтаж обеспечивает разъемное сопряжение, позволяющее устанавливать и демонтировать кран без огневых работ. Изделие эксплуатируется на распределительных сетях теплоснабжения, объектах ТЭЦ, насосных станциях, районных котельных и технологических трубопроводах.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11111500252RULD000000000
Объём одной штуки, м³
0.03708
Вес (кг)
49.57
Длина (мм)
410
Ширина (мм)
300
Высота (мм)
301
