Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду200, Ру16, сталь20, 11112000162VULD000000000
-30%

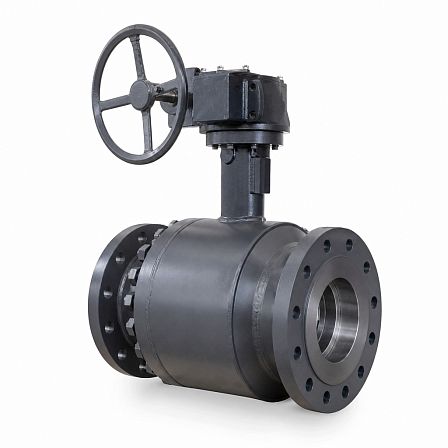

Кран шаровой полнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду200, Ру16, сталь20, 11112000162VULD000000000
АРТ: 11112000162VULD000000000
-30%

Кран шаровой полнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду200, Ру16, сталь20, 11112000162VULD000000000

АРТ: 11112000162VULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
144 312.09 ₽
101 018.46 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой полнопроходной фланцевый LD КШЦФР Ду200 Ру16, артикул 11112000162VULD000000000, предназначен для перекрытия потока рабочей среды в трубопроводах. Корпус и фланцы выполнены из стали 20; управление осуществляется механическим редуктором с вертикальным валом.

Конструкция и назначение

Кран относится к цельносварной двухходовой шаровой арматуре с фланцевым присоединением. Полнопроходное исполнение обеспечивает проходной диаметр 200 мм. Изделие применяется как запорное устройство; управление потоком выполняется поворотом шаровой пробки через редуктор.

Основные параметры

  • Номинальный диаметр: Ду200.
  • Номинальное давление: Ру16, или 1,6 МПа.
  • Тип прохода: полнопроходной.
  • Присоединение: фланцевое.
  • Тип управления: ручной механический редуктор с вертикальным валом управления.
  • Тип устройства: двухходовой шаровой кран.
  • Материал корпуса: углеродистая сталь 20.
  • Уплотнение седла: фторопласт Ф-4К20; уплотнение шара — PTFE.
  • Рабочая температура: от −40 до +200 °C.
  • Климатическое исполнение: У.

Герметичность и ресурс

Герметичность затвора соответствует классу А по ГОСТ 9544 в обоих направлениях. Полный ресурс составляет 10 000 циклов, установленный срок службы — 30 лет.

Габаритные и присоединительные размеры

  • Строительная длина L: 530 мм.
  • Наружный диаметр фланца D: 335 мм.
  • Межцентровый диаметр крепежных отверстий D1: 295 мм.
  • Диаметр отверстий под крепеж D2: 22 мм.
  • Количество отверстий на фланце: 12.
  • Высота корпуса h: 128 мм.
  • Высота H: 274 мм.
  • Установочный размер I: 1030 мм.
  • Масса изделия: 91,87 кг.

Пропускная способность крана Kv составляет 3885 м³/ч.

Редуктор

Для исполнения с вертикальным валом управления применяется редуктор V250.A35. Масса редуктора составляет 6,87 кг; размер A1 — 150 мм, размер C1 — 493 мм.

Материалы основных деталей

  • Корпус, горловина, фланцы и фланцевые патрубки: сталь 20.
  • Шаровая пробка: сталь 20Х13 / AISI 409.
  • Шпиндель: сталь 20Х13.
  • Седло и подшипник скольжения: фторопласт Ф-4К20, Ф-4.
  • Опорное кольцо: AISI 409.
  • Пружинный блок: оцинкованная сталь 65Г.
  • Уплотнение узла горловины: EPDM и фторсилоксановый эластомер.
  • Уплотнение седла: фторсилоксановый эластомер.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
11112000162VULD000000000
Объём одной штуки, м³
0.07134
Вес (кг)
82.51
Длина (мм)
530
Ширина (мм)
400
Высота (мм)
336
Дата доставки в ваш город
10.11.2026
