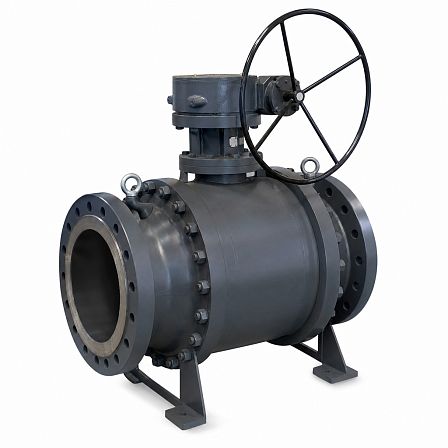

Кран шаровой неполнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду250/200, Ру16, сталь20, 11112509162VULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШЦФР Ду250/200 Ру16, артикул 11112509162VULD000000000, — цельносварной неполнопроходной стальной кран с фланцевым присоединением и редуктором с вертикальным валом управления. Предназначен для перекрытия потока жидкой рабочей среды в трубопроводе условным диаметром Ду250 при номинальном давлении Ру16.
Конструкция и назначение
Кран относится к серии КШ.Ц.Ф.Р и имеет шаровой запорный орган. Исполнение неполнопроходное: проходной диаметр составляет 200 мм при условном диаметре присоединения Ду250. Конструкция цельносварная, не предусматривает разборку корпуса при эксплуатации.
Присоединение и параметры трубопровода
- Условный диаметр: Ду250.
- Диаметр проходного отверстия: 200 мм.
- Номинальное давление: Ру16, или 1,6 МПа.
- Тип присоединения: фланцевый.
- Строительная длина: 530 мм.
- Фланцы: наружный диаметр 405 мм, межосевой диаметр крепёжных отверстий 355 мм.
- Крепёжные отверстия: 12 отверстий диаметром 26 мм.
Присоединительные размеры соответствуют исполнению крана Ду250 Ру16 с фланцевым соединением.
Материалы основных деталей
- Корпус, патрубки и фланцы: сталь 20.
- Шпиндель: коррозионно-стойкая сталь 20Х13.
- Шаровая пробка: сталь 20Х13 и AISI 409.
- Сёдла: фторопласт Ф-4К20.
- Подшипники скольжения: фторопласт Ф-4К20 и Ф-4.
- Уплотнения горловины: EPDM и фторсилоксановый эластомер.
- Уплотнение седла: фторсилоксановый эластомер.
Основной материал корпусных деталей — углеродистая сталь 20.
Управление
Кран оснащён механическим редуктором с вертикальным валом управления. Редуктор применяется для снижения усилия при открытии и закрытии крана, а также для более плавного поворота шаровой пробки. Управление выполняется вручную через приводной вал редуктора; вариант со штурвалом или Т-ключом зависит от комплектации.
Рабочая среда и температурный диапазон
Кран применяется как запорная арматура на трубопроводах жидких сред, включая воду, нефтепродукты, углеводороды и другие среды, к которым материалы крана обладают коррозионной стойкостью. Указанный температурный диапазон рабочей среды — от −40 до +200 °C.
Комплект поставки
В состав поставки входят шаровой кран, механический редуктор и паспорт изделия.
