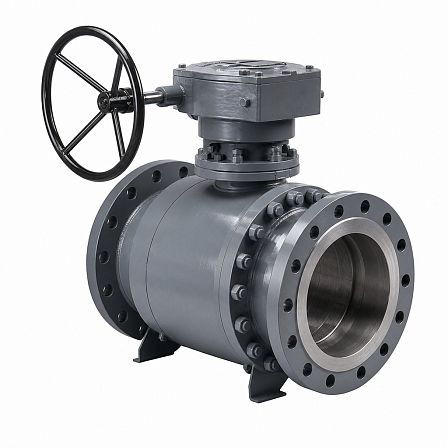

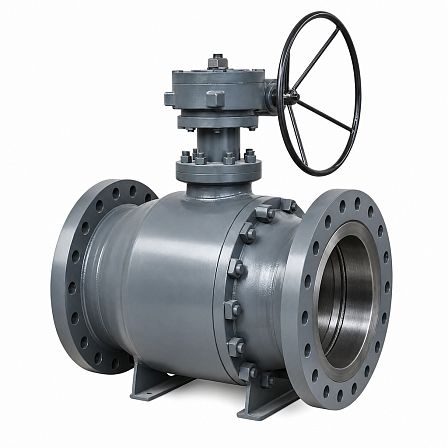

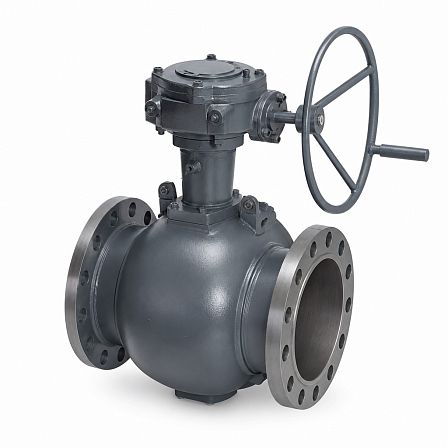

Кран шаровой полнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду300, Ру16, сталь20, 11113000162VULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.Ф.Р.300.016.П/П.02 с вертикальным редуктором — цельносварной двухходовой полнопроходной кран с фланцевым присоединением, номинальным диаметром DN 300 и номинальным давлением PN 16. Корпус и фланцы изготовлены из стали 20; изделие предназначено для перекрытия потока нефтепродуктов.
Конструкция и назначение. Кран относится к серии КШ.Ц.Ф.Р и имеет цельносварную конструкцию корпуса. Запорный орган — шаровая пробка; проходной диаметр составляет 300 мм. Управление выполняется вертикальным редуктором. Кран применяется как запорная трубопроводная арматура.
Основные параметры.
- Условный проход: DN 300.
- Номинальное давление: PN 16, или 1,6 МПа.
- Проход: полнопроходной.
- Тип крана: двухходовой.
- Присоединение к трубопроводу: фланцевое.
- Строительная длина: 750 мм.
- Управление: вертикальный редуктор.
- Исполнение: 02.
Рабочие условия. Рабочая среда — нефтепродукты. Диапазон температуры рабочей среды для исполнения 02 составляет от -40 °C до +200 °C. Климатическое исполнение — У по ГОСТ 15150. Герметичность затвора соответствует классу А по ГОСТ 9544 в двух направлениях.
Материалы основных деталей.
- Корпус, патрубки, горловина и фланцы — сталь 20.
- Шаровая пробка — сталь 20Х13 / AISI 409.
- Шпиндель — сталь 20Х13.
- Седло — фторопласт Ф-4К20.
- Подшипник скольжения — фторопласт Ф-4К20 / Ф-4.
- Кольцо опорное — AISI 409.
- Пружинный блок — оцинкованная сталь 65Г.
- Уплотнение узла горловины — EPDM и фторсилоксановый эластомер.
- Уплотнение седла — фторсилоксановый эластомер.
Присоединительные и габаритные размеры. Для DN 300, PN 16: наружный диаметр фланца D — 460 мм, диаметр расположения крепежных отверстий D1 — 410 мм, диаметр отверстий D2 — 26 мм, количество отверстий — 12. Высота крана h составляет 223 мм, строительная длина L — 750 мм.
Вертикальный редуктор. Для крана DN 300 применяется вертикальный редуктор типа R350.A60V. Масса редуктора — 31,62 кг; габаритные размеры редуктора: A1 — 265 мм, B1 — 401 мм, C1 — 591 мм. Масса крана в сборе с вертикальным редуктором составляет 261,86 кг.
Ресурсные показатели. Полный ресурс крана составляет 10 000 циклов, полный срок службы — 30 лет.
