Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду300/250, Ру16, сталь20, 11113009162VULD000000000
-30%

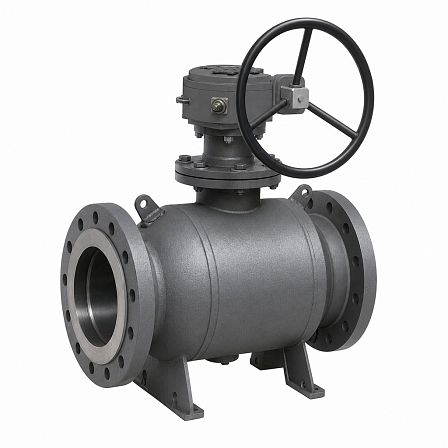

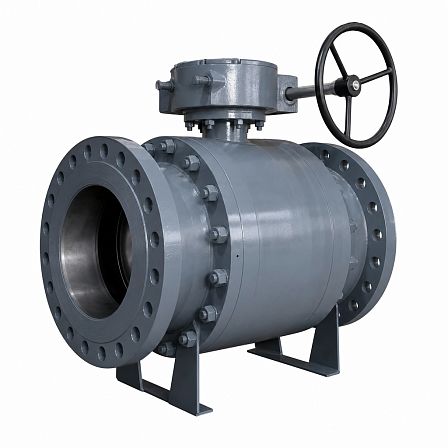

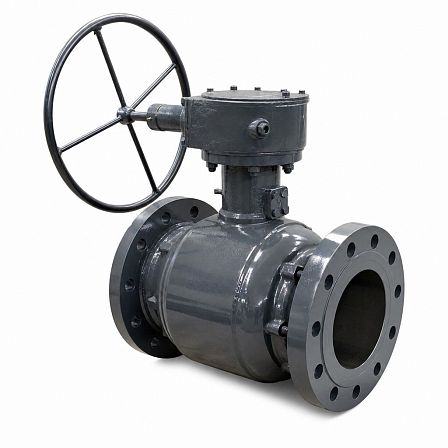

Кран шаровой неполнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду300/250, Ру16, сталь20, 11113009162VULD000000000
АРТ: 11113009162VULD000000000
-30%

Кран шаровой неполнопроходной фланцевый с вертикальным редуктором LD, КШЦФР, Ду300/250, Ру16, сталь20, 11113009162VULD000000000

АРТ: 11113009162VULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
289 495.71 ₽
202 647 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой LD КШЦФР Ду300/250 Ру16, артикул 11113009162VULD000000000, предназначен для перекрытия потока жидких сред в трубопроводах. Исполнение: неполнопроходной, фланцевый, с цельносварным корпусом из стали 20 и механическим редуктором с вертикальным валом управления. Номинальный диаметр присоединения — Ду300, эффективный диаметр прохода — 250 мм, номинальное давление — Ру16.

Конструкция и назначение. Кран относится к серии КШ.Ц.Ф.Р.300/250.016.Н/П.02. Запорный орган — шаровая пробка; кран используется в качестве запорной трубопроводной арматуры. Конструкция предусматривает двустороннее направление потока рабочей среды.

Присоединение к трубопроводу. Присоединение фланцевое. Присоединительные размеры выполнены по ГОСТ 33259. Для Ду300 Ру16 диаметр фланца составляет 460 мм, диаметр расположения крепежных отверстий — 410 мм, количество отверстий — 12, диаметр отверстий — 26 мм.

Проходное сечение. Номинальный диаметр крана составляет Ду300, при этом диаметр проходного отверстия шаровой пробки составляет 240 мм. Исполнение является неполнопроходным: эффективный проход соответствует Ду250.

Рабочее давление и температура. Номинальное давление — 1,6 МПа (16 бар). Для исполнения 02 из стали 20 допустимая температура рабочей среды составляет от −40 до +200 °C. Диапазон температуры окружающей среды — от −40 до +80 °C.

Материалы основных деталей. Корпус и фланцевые патрубки изготовлены из углеродистой стали 20. Шпиндель изготовлен из стали 20Х13. Шаровая пробка выполнена из коррозионно-стойкой стали AISI 409. Уплотнение шара — фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера.

Управление. Кран укомплектован механическим редуктором с вертикальным валом управления. Редуктор предназначен для передачи усилия на шпиндель и плавного выполнения операций открытия и закрытия. Для Ду300 применяется вертикальный редуктор типа AB1250W DMW100.

  • Тип редуктора: механический, вертикальный.
  • Масса редуктора без управляющего элемента: 22 кг.
  • Масса редуктора в сборе с управляющим элементом W100: 25,7 кг.
  • Габаритные размеры редуктора: A1 — 267 мм, B1 — 344 мм, C1 — 542 мм, C2 — 208,5 мм.

Герметичность и ресурс. Класс герметичности затвора — «А» по ГОСТ 9544 в двух направлениях. Полный ресурс составляет 10 000 циклов. Установленный полный срок службы — 30 лет, гарантийный срок — 60 месяцев.

Габариты крана. Строительная длина изделия составляет 750 мм. Высота корпусной части до оси управления указана как 170 мм. Монтажное положение крана в трубопроводе — любое.

Климатическое исполнение. Исполнение 02 соответствует обычному варианту из стали 20. Климатическое исполнение — «У» по ГОСТ 15150.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
300 (12) х 250 (10)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года
Артикул
11113009162VULD000000000
Объём одной штуки, м³
0.35685
Вес (кг)
196.5
Длина (мм)
750
Ширина (мм)
600
Высота (мм)
793
