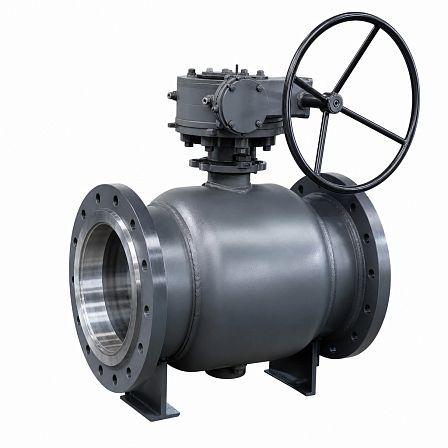

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду300/250, Ру25, сталь20, 11113009252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой неполнопроходной фланцевый с редуктором LD КШЦФР Ду300/250 Ру25, сталь 20, артикул 11113009252RULD000000000 — цельносварная трубопроводная арматура для установки на трубопроводах с номинальным диаметром DN 300 и номинальным давлением PN 25. Кран имеет фланцевое присоединение, проходное сечение 240 мм и механический редуктор управления.
Конструкция и назначение
Кран выполнен в неполнопроходном исполнении: условный проход корпуса составляет Ду300, диаметр прохода шаровой пробки — 240 мм. Запорный орган выполнен в виде шаровой пробки; поток рабочей среды возможен в обоих направлениях. Конструкция корпуса — цельносварная.
Основные параметры
- Производитель: LD.
- Серия: КШЦФР.
- Номинальный диаметр: DN 300.
- Диаметр прохода: 240 мм.
- Номинальное давление: PN 25, или 2,5 МПа.
- Тип прохода: неполнопроходной.
- Тип присоединения: фланцевый.
- Тип управления: механический редуктор.
- Строительная длина: 750 мм.
Материалы основных элементов
Корпус крана изготовлен из углеродистой стали 20. Шпиндель выполнен из коррозионно-стойкой стали 20Х13. Материал шаровой пробки — коррозионно-стойкая сталь AISI 409. Для уплотнения шпинделя применяются EPDM и фторсилоксановый эластомер.
Уплотнения и опоры
Уплотнение шаровой пробки выполнено из фторопласта Ф-4К20 с дополнительным уплотнением из фторсилоксанового эластомера. В узле шпинделя используются подшипники скольжения из фторопласта Ф-4К20 и Ф-4. Такая схема предназначена для герметизации запорного узла и снижения трения при повороте шаровой пробки.
Присоединительные размеры
- Наружный диаметр фланца D: 485 мм.
- Диаметр расположения крепежных отверстий D1: 430 мм.
- Диаметр крепежных отверстий D2: 30 мм.
- Количество крепежных отверстий: 16.
- Присоединительные размеры фланцев: по ГОСТ 33259.
Управление
Кран комплектуется механическим редуктором с горизонтальным валом управления. Редуктор применяется для передачи усилия на шпиндель при открытии и закрытии шаровой пробки на трубопроводах большого диаметра.
