Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду400/305, Ру25, сталь20, 11114009252RULD000000000
-30%

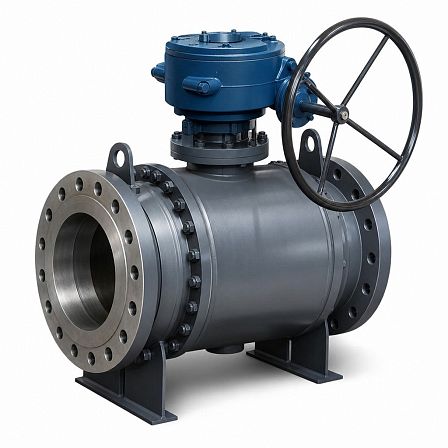

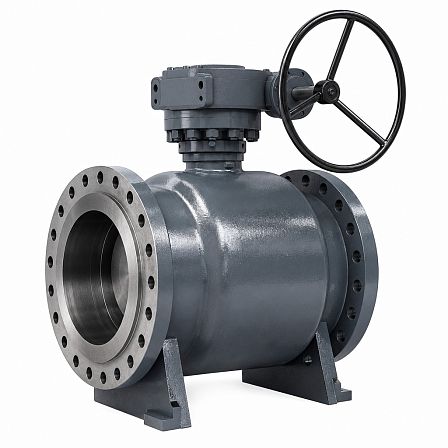

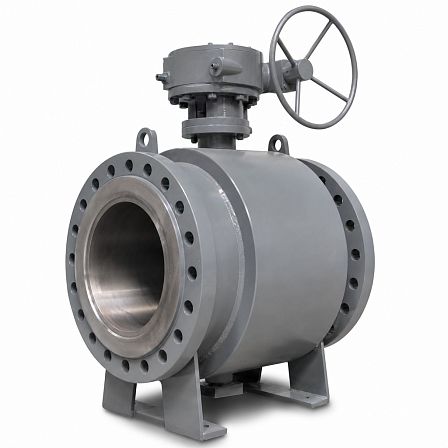

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду400/305, Ру25, сталь20, 11114009252RULD000000000
АРТ: 11114009252RULD000000000
-30%

Кран шаровой неполнопроходной фланцевый с редуктором LD, КШЦФР, Ду400/305, Ру25, сталь20, 11114009252RULD000000000

АРТ: 11114009252RULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
736 303.59 ₽
515 412.51 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой LD КШЦФР Ду400/305 Ру25, артикул 11114009252RULD000000000, — цельносварной двухходовой запорный кран с фланцевым присоединением и ручным редуктором. Изделие выполнено из стали 20, имеет неполнопроходное сечение с эффективным диаметром прохода 305 мм и рассчитано на номинальное давление 2,5 МПа.

Назначение и конструкция

Кран предназначен для перекрытия потока жидкой рабочей среды в трубопроводах. Запорный орган — шаровая пробка; конструкция двухходовая, цельносварная. Кран используется как запорная арматура и не предназначен для регулирования расхода среды.

Основные параметры
  • Каталожное обозначение: КШ.Ц.Ф.Р.400/305.025.Н/П.02.
  • Артикул: 11114009252RULD000000000.
  • Номинальный диаметр DN: 400 мм.
  • Эффективный диаметр прохода: 305 мм.
  • Номинальное давление PN: 2,5 МПа (Ру25).
  • Тип прохода: неполнопроходной.
  • Присоединение к трубопроводу: фланцевое.
  • Управление: ручное через редуктор.
  • Класс герметичности: А.
  • Пропускная способность Kv: 13 142 м³/ч.
  • Рабочая среда: жидкость.
  • Гарантийный срок: 5 лет.
Материалы основных деталей

Корпус, патрубки, горловина и фланцы изготовлены из стали 20. Шаровая пробка выполнена из стали 20Х13 и AISI 409, шпиндель — из стали 20Х13. Седло и подшипник скольжения изготовлены с применением фторопласта Ф-4К20; уплотнение затвора — PTFE. Материалы подобраны для работы крана с жидкими средами в пределах параметров изделия.

Присоединительные и строительные размеры
  • Строительная длина L: 880 мм.
  • Наружный диаметр фланца D: 610 мм.
  • Межосевой диаметр крепежных отверстий Dм: 550 мм.
  • Диаметр крепежных отверстий: 33 мм.
  • Количество крепежных отверстий: 16 шт.
  • Высота от оси прохода H: 731 мм.
  • Габаритная высота: 975,5 мм.
  • Габаритная ширина: 640 мм.
  • Масса: 327 кг.
Монтаж

Кран устанавливается между ответными фланцами трубопровода с учетом строительной длины 880 мм и присоединительных размеров фланцев. Редуктор обеспечивает передачу усилия на шпиндель при управлении затвором. Для доступа к редуктору при эксплуатации необходимо предусмотреть свободное пространство со стороны привода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Ширина, мм
640 мм
Высота, мм
975,5 мм
Материал
Стальные
Диаметр, (мм, дюйм)
400 (16)
Давление, бар
25
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
3 года
Цвет
Серые
Артикул
11114009252RULD000000000
Длина (отрезок, бухта), м
880
Объём одной штуки, м³
0.44986
Количество крепежных отверстий, шт
16 шт
Вес (кг)
432.96
Длина (мм)
880
Ширина (мм)
600
Высота (мм)
852
