Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной штуцерный LD, КШЦШ, Ду20, Ру40, сталь20, 15500200402MULD000000000
-30%

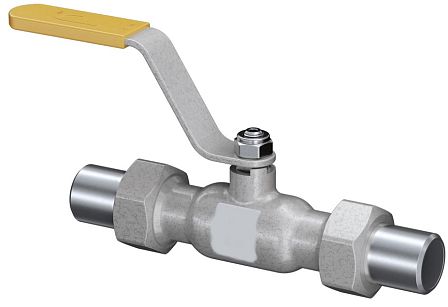

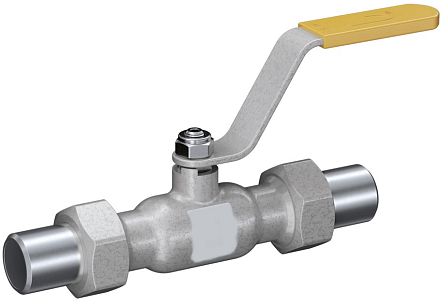

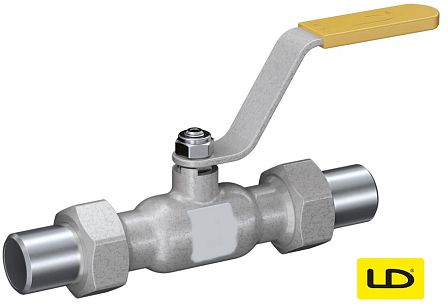

Кран шаровой полнопроходной штуцерный LD, КШЦШ, Ду20, Ру40, сталь20, 15500200402MULD000000000
АРТ: 15500200402MULD000000000
-30%

Кран шаровой полнопроходной штуцерный LD, КШЦШ, Ду20, Ру40, сталь20, 15500200402MULD000000000

АРТ: 15500200402MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
2 232 ₽
1 562.40 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной штуцерный LD, КШЦШ, Ду20, Ру40, сталь20, (артикул 15500200402MULD000000000) — промышленное запорное устройство, применяемое для перекрытия жидких и газообразных рабочих сред в системных трубопроводах с номинальным давлением до 4,0 МПа.

Паспортные и физико-технические данные
  • Типоразмер изделия: LD КШЦШ DN20 PN40
  • Условный проход: 20 мм (Ду20 / DN20 / 3/4")
  • Номинальное рабочее давление: 40 бар (4,0 МПа / 40 кгс/см²)
  • Гидравлический профиль: полнопроходной (внутренний диаметр шара равен диаметру трубопровода 20 мм)
  • Тип стыковки с трубопроводом: штуцерный (штуцерно-ниппельный)
  • Корпусной материал: сталь марки 20 (углеродистая качественная, ГОСТ 1050-2013)
  • Материал запорного элемента (шарового затвора): нержавеющая сталь 08Х18Н10 (AISI 304)
  • Материал поворотного шпинделя (штока): высокопрочная нержавеющая сталь 20Х13
  • Уплотнение запорного узла: фторопласт Ф4К20 (PTFE с коксовым наполнителем)
  • Уплотнение шпиндельного узла: витон / фторсилоксан / PTFE
  • Рабочий температурный диапазон: от -40 °C до +200 °C
  • Класс герметичности затвора: класс «А» по ГОСТ 9544-2015
  • Условия эксплуатации по климату: У1 (ГОСТ 15150-69)
  • Механизм управления: стальной рычаг ручного привода
Конструктивные особенности и параметры функционирования
Корпус крана выполнен по цельносварной технологии из трубных и штампованных заготовок стали 20, что полностью исключает сальниковые разъемы корпуса и риск внешней разгерметизации. Присоединение к трубопроводной линии осуществляется через штуцерные патрубки.
Полнопроходная конфигурация шаровой пробки сохраняет пропускную способность трубопровода Ду20 без изменения гидравлического сопротивления и без турбулизационных потерь давления. Поверхность затвора из стали 08Х18Н10 прошла прецизионную шлифовку и полировку. Тарельчатые пружины, расположенные за фторопластовыми седлами, обеспечивают постоянный контакт уплотнения с шаром при изменении давления и температурных колебаниях.
Конструкция шпинделя оснащена нижним буртиком, предотвращающим выбивание штока из корпуса под действием внутреннего давления рабочей среды.

Сферы применения и нормативное соответствие
Арматура предназначена для эксплуатации на трубопроводах со следующими типами сред:
Вода систем отопления, горячего и холодного водоснабжения, пар;
Природный газ, сухой и влажный, сжиженные углеводороды;
Светлые и темные нефтепродукты, технические масла, горюче-смазочные материалы;
Неагрессивные химические растворы.

Запорный вентиль эксплуатируется исключительно в крайних положениях («полностью открыто» или «полностью закрыто»). Продукция соответствуют нормам ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Срок службы составляет не менее 10 лет или 10 000 рабочих циклов.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года эксплуатации, но не более 3,5 лет с даты продажи
Цвет
Серые
Артикул
15500200402MULD000000000
Объём одной штуки, м³
0.00112
Вес (кг)
1.2
Длина (мм)
220
Ширина (мм)
48
Высота (мм)
106
Дата доставки в ваш город
12.11.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Паспорт Кран шаровой LD КШЦШ.pdf
285.15Кб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
