Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной штуцерный LD, КШЦШ, Ду50, Ру40, сталь20, 15500509402MULD000000000

-30%

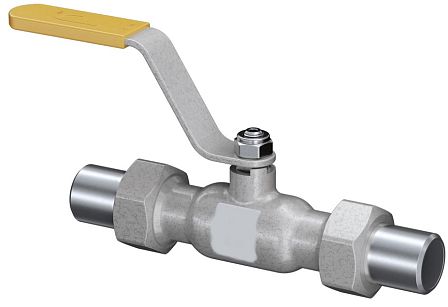

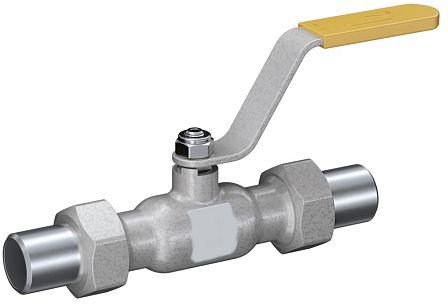

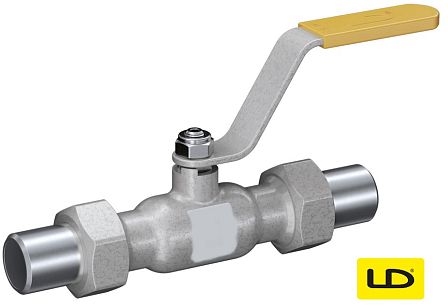

Кран шаровой неполнопроходной штуцерный LD, КШЦШ, Ду50, Ру40, сталь20, 15500509402MULD000000000

АРТ: 15500509402MULD000000000

-30%

Кран шаровой неполнопроходной штуцерный LD, КШЦШ, Ду50, Ру40, сталь20, 15500509402MULD000000000

АРТ: 15500509402MULD000000000

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Пароконденсатные системы

Тип управления

Ручка - рычаг

-30%

3 472.89 ₽

2 431.02 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Кран шаровой неполнопроходной штуцерный LD, КШЦШ, Ду50, Ру40, сталь20, (артикул 15500509402MULD000000000) представляет собой элемент промышленной запорной арматуры, предназначенный для перекрытия потока рабочей среды в трубопроводных системах. Изделие относится к категории запорных шаровых кранов с цельносварным корпусом и штуцерным типом присоединения.

Технические характеристики и эксплуатационные параметры

Маркировка серии: КШЦШ (Кран шаровой цельносварной штуцерный)
Условный проход (номинальный диаметр): Ду50 / DN50 / 50 мм
Номинальное давление: Ру40 / PN40 / 4,0 МПа / 40 бар
Тип проточной части: неполнопроходной (редуцированный)
Тип присоединения к трубопроводу: штуцерное (штуцерно-ниппельное)
Материал корпуса: углеродистая сталь 20 (ст.20 / ГОСТ 1050-2013)
Материал пробки (шара): нержавеющая сталь (AISI 304 / 08Х18Н10)
Материал штока (шпинделя): нержавеющая сталь (20Х13)
Уплотнение шара: фторопласт с добавлением углетона (PTFE+C)
Уплотнение штока: фторсилоксановый каучук / PTFE
Температура рабочей среды: от -40 °C до +200 °C
Климатическое исполнение: У1 по ГОСТ 15150-69 (температура окружающей среды от -40 °C до +40 °C)
Класс герметичности затвора: класс «А» по ГОСТ 9544-2015 (протечки отсутствуют)
Рабочая среда: вода (питьевая, сетевая, техническая), пар, природный газ, сжиженные углеводородные газы (СУГ), нефтепродукты, неагрессивные жидкие и газообразные среды, нейтральные к материалам деталей крана
Тип управления: ручной привод (стальная рукоятка с полимерным наконечником)
Направление подачи рабочей среды: двустороннее (любое)
Строительная длина: стандарт согласно чертежу производителя LD для серии КШЦШ DN50

Конструктивные особенности и функционал
Запорный клапан шарового типа LD КШЦШ DN 50 PN 40 изготавливается методом сварки трубных заготовок и штампованных элементов из стали 20. Цельносварная конструкция корпуса исключает наличие разъемных фланцевых или резьбовых соединений на корпусе, что предотвращает утечку рабочей среды во внешнюю среду.
Неполнопроходная (редуцированная) конструкция затвора означает, что диаметр отверстия в шаре меньше внутреннего диаметра подводящего трубопровода (Ду50). Данное исполнение снижает гидравлический удар при открытии и уменьшает крутящий момент, необходимый для управления краном.
Штуцерный тип соединения (штуцер-штуцер / штуцерно-ниппельное под приварку) позволяет производить монтаж и демонтаж арматуры в технологических линиях.
Шар из коррозионно-стойкой нержавеющей стали доведен до высокой степени полировки. Пружинные элементы в уплотнении поджимают фторопластовые седла к шару, обеспечивая герметичность класса А при низком и высоком давлении рабочей среды, а также при перепадах температур. Опорно-шпиндельный узел оснащен защитой от выдувания штока давлением среды.

Область применения и совместимость
Кран стальной шаровой LD Ду50 Ру40 штуцерный применяется в качестве запорного устройства (эксплуатация строго в положениях «открыто» или «закрыто», регулировка расхода потока не допускается) в следующих системах:
Магистральные и распределительные тепловые сети, системы теплоснабжения и ГВС/ХВС;
Объекты газораспределения и газопотребления;
Технологические трубопроводы нефтеперерабатывающей, химической и легкой промышленности;
Компрессорные и насосные станции;
Узлы учета и транспортировки жидких и газообразных углеводородов.

Товар отвечает требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Срок службы, заявленный заводом-изготовителем (ООО «ЧелябинскСпецГражданСтрой» / Группа компаний LD), составляет не менее 10 лет или 10 000 циклов «открытие-закрытие».

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Пароконденсатные системы

Тип управления

Ручка - рычаг

Тип

Прямой

С американкой
