Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду80/70, Ру16, сталь20, 12500809162MGLD000000000
-30%

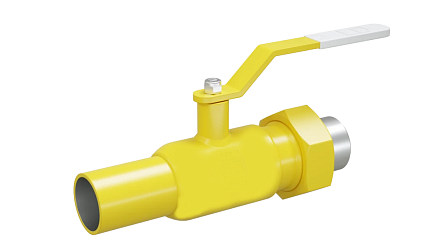

Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду80/70, Ру16, сталь20, 12500809162MGLD000000000
АРТ: 12500809162MGLD000000000
-30%

Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду80/70, Ру16, сталь20, 12500809162MGLD000000000

АРТ: 12500809162MGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
13 415.56 ₽
9 390.89 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание
Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду80/70, Ру16, сталь20, (артикул 12500809162MGLD000000000) предназначен для полного перекрытия потока углеводородных газов в напорных технологических сетях. Изделие разработано для трубопроводов с диаметром патрубка DN 80 (Ду 80 мм) и суженным диаметром рабочего прохода 70 мм при номинальном давлении среды PN 16 (1,6 МПа / 16 бар). Конструкция представляет собой комбинацию цельносварного стального корпуса, редуцированного шарового затвора и разнотипных присоединительных концов под неразъемную сварку и резьбовое штуцерное сопряжение.

Технические характеристики и эксплуатационные параметры:
  • Серия и модификация: LD Gas, исполнение КШЦК
  • Тип арматурного узла: кран шаровой запорный газовый
  • Диаметр номинального прохода: Ду80/70 (номинальный диаметр DN 80 мм, проход шара 70 мм)
  • Номинальное гидростатическое давление: Ру16 (PN 1,6 МПа / 16 кгс/см²)
  • Форма проточной зоны: неполнопроходная (редуцированная, Н/П)
  • Способ интеграции в систему: комбинированный (патрубок под сварку встык / наружный штуцер с резьбой)
  • Металл несущего корпуса: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Металл шаровой пробки: коррозионно-стойкая нержавеющая сталь AISI 304 / 12Х18Н10Т
  • Металл приводного штока: легированная сталь марки 20Х13
  • Седловая герметизация: износостойкий фторопластовый композит Ф4К20 с механическим пружинным поджатием
  • Уплотнение шпиндельной зоны: термостойкий фторопласт Ф-4, кольцевые элементы из газостойкого эластомера FKM/NBR
  • Класс герметичности затвора: класс «А» в соответствии с ГОСТ 9544-2015
  • Исполнение управляющего механизма: ручной стальной рычаг с полимерной рукояткой
  • Рабочая среда: сухой природный газ по ГОСТ 5542, сжиженные углеводороды (СУГ) по ГОСТ 20448, пропан, бутан, очищенный воздух, нейтральные газы
  • Допустимая температура перемещаемой среды: от -40 °C до +80 °C (по нормам для газовых сетей)
  • Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана выполнен по неразъемной цельносварной схеме из углеродистой стали 20, что устраняет вероятность утечек горючих газов наружу в течение всего срока службы. Редуцированное проходное отверстие 70 мм снижает силовую нагрузку давления газа на сферическую поверхность, оптимизирует крутящий момент на штоке и обеспечивает плавное перемещение запорного органа ручным рычагом без установки понижающего редуктора.

Приварно-штуцерная конструкция решает задачу перехода от магистрального неразъемного газопровода к технологическому оборудованию. Приварная сторона формирует монолитный сварной стык с основной стальной трубой. Штуцерная резьбовая часть рассчитана на сочленение с накидными гайками фильтрационных блоков, измерительных диафрагм, газорегуляторных узлов и виброкомпенсирующих вставок без прокручивания соединяемых трубопроводных участков.

Арматура устанавливается на распределительных газопроводах низкого и среднего давления, площадках ГРП, блочных газорегуляторных пунктах (ГРПБ), промышленных котельных установках и распределительных коллекторах хранения сжиженного газа. Монтаж приварного патрубка проводится с контролем температуры тела крана для предотвращения термического повреждения уплотнений Ф4К20.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Да
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
80 (3) х 70
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
12500809162MGLD000000000
Объём одной штуки, м³
0.00495
Вес (кг)
5.3
Длина (мм)
280
Ширина (мм)
114
Высота (мм)
155
Дата доставки в ваш город
21.10.2026
Документация
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦ Gas.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
