Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый полнопроходной фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду50, Ру40, сталь20, 11210500402RGLD000000000
-30%

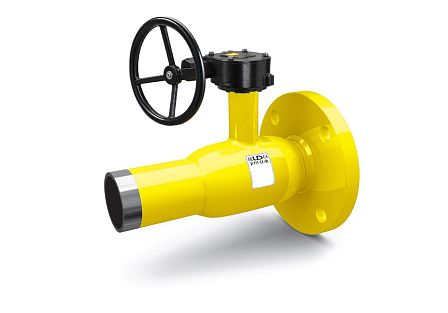

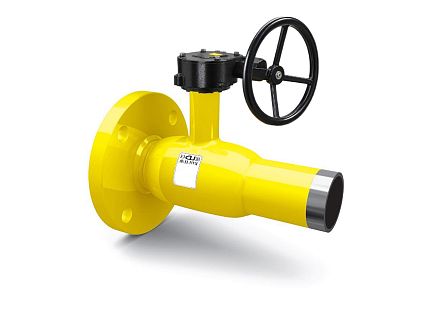

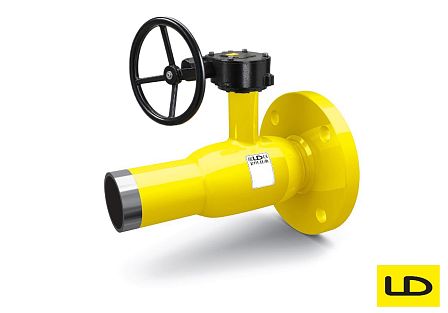

Кран шаровой газовый полнопроходной фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду50, Ру40, сталь20, 11210500402RGLD000000000
АРТ: 11210500402RGLD000000000
-30%

Кран шаровой газовый полнопроходной фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду50, Ру40, сталь20, 11210500402RGLD000000000

АРТ: 11210500402RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
18 938.52 ₽
13 256.96 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой газовый полнопроходной фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду50, Ру40, сталь20, (артикул 11210500402RGLD000000000) обеспечивает абсолютную изоляцию технологических участков при транспортировке горючих углеводородных газов. Модель рассчитана на трубопроводы условного диаметра DN 50 (номинальный размер прохода Ду 50 мм) и выдерживает постоянное гидростатическое давление рабочей среды до PN 40 (4,0 МПа / 40 бар). Изделие объединяет полнопроходное сечение запирающего узла, разнотипные монтажные окончания «фланец – патрубок под сварку» и встроенный угловой червячный редуктор с ручным управлением.


Технические характеристики и эксплуатационные показатели:

  • Серийная номенклатура: LD Gas, исполнение КШЦК Р (с редуктором)

  • Классификационная группа: кран шаровой запорный газовый прямоточный комбинированный

  • Номинальный диаметр прохода: DN 50 (Ду 50 мм)

  • Номинальное давление среды: PN 40 (Ру 4,0 МПа / 40 кгс/см²)

  • Профиль проточного тракта: полнопроходной (диаметр отверстия в шаре равен 50 мм)

  • Формат стыковочных узлов: комбинированный (патрубок под электродуговую сварку встык / фланец по стандарту ГОСТ 33259-2015, исполнение B)

  • Тип механизма позиционирования: механический червячный редуктор с ручным маховиком

  • Материал неразборного корпуса и фланца: конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)

  • Материал запирающего шара: аустенитная нержавеющая сталь марки AISI 304 / 12Х18Н10Т

  • Материал поворотного шпинделя: нержавеющая высокопрочная сталь марки 20Х13

  • Седловая герметизация: износостойкий композитный фторопласт Ф4К20 с механическим пружинным поджатием

  • Уплотнительный узел шпинделя: фторопластовые манжеты Ф-4, кольцевые элементы из газостойкого эластомера FKM/NBR

  • Класс герметичности затвора: «А» по ГОСТ 9544-2015 (протечки газа не допускаются)

  • Рабочая среда: товарный природный газ по ГОСТ 5542, сжиженные углеводородные газы (СУГ) по ГОСТ 20448, пропан, бутан, сухие нейтральные газы, сжатый воздух

  • Допустимая температура проводимой среды: от -40 °C до +80 °C (для газовых систем)

  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура внешней среды от -40 °C до +40 °C)

Цельносварной корпус из углеродистой стали 20 выполнен без разборных болтовых стыков по внешнему контуру, что предотвращает утечки горючих газов наружу под воздействием эксплуатационных вибраций и гидроударов при давлении до 40 бар. Наличие червячного редуктора на кране диаметром 50 мм обусловлено требованиями безопасности при работе с газовыми средами высокого давления: понижающая передача обеспечивает замедленный безударный поворот шарового затвора на 90 градусов, исключая скачки давления в сети и снижая управляющее усилие на маховике. Положение запорного узла контролируется по стрелочному механическому индикатору.


Полнопроходное сечение 50 мм гарантирует отсутствие локальных сужений потока, сохраняет проектный напор транспортируемого газа, предотвращает возникновение кавитации и обеспечивает свободный пропуск диагностических и измерительных устройств. Комбинированная схема присоединения решает инженерную задачу стыковки стального магистрального газопровода с блочными агрегатами: приварной патрубок образует неразъемный сварной шов с подводящей трубой, а фланцевое окончание позволяет подсоединять измерительные диафрагмы, фильтры и редуцирующие клапаны с возможностью демонтажа без огневых работ.


Арматура устанавливается в блочных газорегуляторных пунктах (ГРПБ, ГРПШ), на компрессорных и газораспределительных станциях (ГРС), узлах подачи топлива к турбинам ТЭЦ и на технологических линиях переработки углеводородов.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы - Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11210500402RGLD000000000
Объём одной штуки, м³
0.00686
Вес (кг)
7.5
Длина (мм)
240
Ширина (мм)
158
Высота (мм)
181
Дата доставки в ваш город
26.10.2026
Документация
Декларация на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
Паспорт на КШЦК Р Gas.pdf
482.79Кб
