Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый П/П фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду150, Ру16, сталь20, 11211500162RGLD000000000
-30%

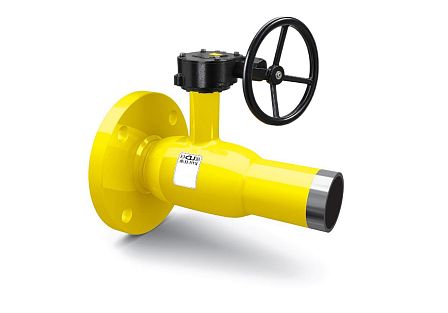

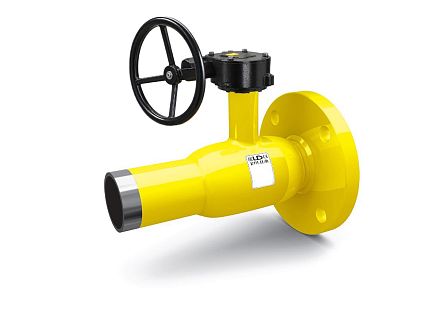

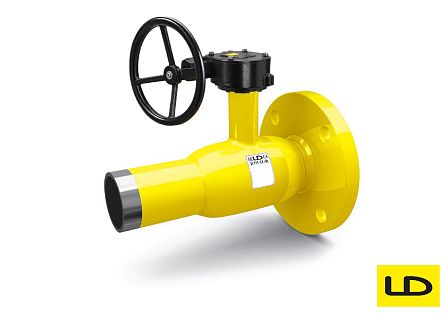

Кран шаровой газовый П/П фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду150, Ру16, сталь20, 11211500162RGLD000000000
АРТ: 11211500162RGLD000000000
-30%

Кран шаровой газовый П/П фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду150, Ру16, сталь20, 11211500162RGLD000000000

АРТ: 11211500162RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
83 828.96 ₽
58 680.27 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание
Кран шаровой газовый П/П фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду150, Ру16, сталь20, (артикул 11211500162RGLD000000000) обеспечивает герметичную локализацию потоков горючих углеводородных газов в напорных технологических сетях. Изделие спроектировано для монтажа на трубопроводные линии номинального диаметра DN 150 (условный проход 150 мм) при расчетном рабочем давлении среды до PN 16 (1,6 МПа / 16 бар). Модификация объединяет полнопроходное сечение запирающего органа, асимметричные присоединительные патрубки «фланец – сварка» и механический червячный редуктор ручного позиционирования.

Технические характеристики и конструктивные параметры:

  • Серийная принадлежность: LD Gas, модель КШЦК Р (с редуктором)

  • Классификационный тип: промышленный кран шаровой газовый полнопроходной комбинированный

  • Номинальный диаметр прохода: DN 150 (Ду 150 мм)

  • Номинальное гидростатическое давление: PN 16 (Ру 1,6 МПа / 16 кгс/см²)

  • Конфигурация проточной зоны: полнопроходная (П/П, диаметр затвора составляет 150 мм)

  • Формат монтажных окончаний: комбинированный (патрубок под электросварку встык / стальной фланец по ГОСТ 33259-2015, исполнение B)

  • Тип механизма управления: ручной угловой червячный редуктор со стальным маховиком

  • Материал неразборного корпуса и фланца: конструкционная углеродистая сталь марки Сталь 20 (ГОСТ 1050-88)

  • Материал сферического затвора: аустенитная нержавеющая сталь марки AISI 304 / 12Х18Н10Т

  • Материал поворотного шпинделя: коррозионно-стойкая сталь марки 20Х13

  • Седловая герметизация: износостойкий фторопласт с углеграфитовым наполнителем Ф4К20 с тарельчатым поджатием

  • Уплотнительный узел штока: графитонаполненный фторопласт Ф-4, кольцевые элементы из газостойкого эластомера FKM/NBR

  • Класс герметичности затвора: «А» по ГОСТ 9544-2015 (протечки газа исключены)

  • Рабочая среда: товарный природный газ по ГОСТ 5542, сжиженные углеводороды (СУГ) по ГОСТ 20448, пропан, бутан, сухие нейтральные газы, сжатый воздух

  • Пределы температуры рабочей среды: от -40 °C до +80 °C (для газовых систем)

  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)

Неразборный корпус крана изготавливается методом автоматической сварки формованных элементов из стали 20 без применения промежуточных разъемов, что предотвращает утечку горючих газов наружу под воздействием вибраций магистрали и температурных деформаций. Полнопроходное сечение 150 мм исключает возникновение местного гидравлического сопротивления, предотвращает падение напора в контуре и допускает беспрепятственный пропуск очистных поршней и внутритрубных диагностических устройств.


Оснащение крана механическим червячным редуктором преобразует крутящий момент от штурвала, снижая физическое усилие оператора при управлении шаром диаметром 150 мм. Медленный поворот пробки на 90 градусов устраняет риск возникновения скачков давления и динамических гидроударов в газораспределительной сети при открытии или перекрытии линии. Стрелочный указатель на редукторе обеспечивает точный визуальный контроль конечных положений затвора.


Комбинированная конфигурация монтажных окончаний оптимизирована для сочленения магистрального газопровода с блочным оборудованием: приварной конец формирует монолитный шов с подводящей стальной трубой, а фланцевая часть подключается к газорегуляторным пунктам (ГРПБ, ГРПШ), фильтрационным комплексам и измерительным линиям с возможностью безопасного демонтажа без применения огневых работ. Арматура также монтируется на газораспределительных станциях (ГРС) и объектах теплоэнергетики.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы - Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11211500162RGLD000000000
Объём одной штуки, м³
0.03721
Вес (кг)
42.4
Длина (мм)
410
Ширина (мм)
275
Высота (мм)
330
Дата доставки в ваш город
27.10.2026
Документация
Декларация на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
