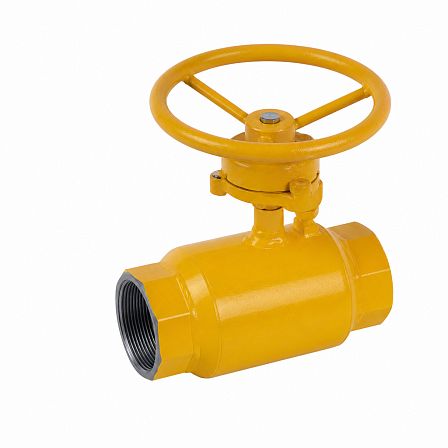

Кран шаровой газовый П/П муфтовый с редуктором LD, КШЦМ Р Gas, Ду32, Ру40, сталь20, 13300320402RGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой газовый LD КШЦМ Р Gas 032.040.П/П.02, артикул 13300320402RGLD000000000, — стальной цельносварной запорный кран с муфтовым резьбовым присоединением и ручным редуктором. Изделие рассчитано на номинальный диаметр Ду32 и номинальное давление Ру40 (4,0 МПа), предназначено для работы с газообразными средами.
Назначение
Кран применяется в качестве запорного устройства на трубопроводах газообразных сред. Рабочее положение предусматривает полное открытие или полное перекрытие потока; использование для регулирования расхода не предусмотрено.
Основные параметры
- Тип изделия: кран шаровой цельносварной.
- Серия: LD КШЦМ Р Gas.
- Артикул: 13300320402RGLD000000000.
- Каталожное обозначение: КШ.Ц.М.Р.GAS.032.040.П/П.02.
- Номинальный диаметр: Ду32.
- Номинальное давление: Ру40, или 4,0 МПа.
- Рабочая среда: газ.
- Присоединение: резьбовое муфтовое, П/П.
- Материал корпуса: сталь 20.
- Управление: ручное, через редуктор.
Конструкция
Кран имеет двухходовую шаровую конструкцию с резьбовыми патрубками с обеих сторон. Цельносварной корпус изготовлен из стали 20. Редуктор обеспечивает передачу усилия от ручного привода к шпинделю для поворота шаровой пробки.
Проход и герметичность
Исполнение П/П для Ду32 относится к полнопроходным вариантам муфтовых кранов LD. Класс герметичности затвора — А. Конструкция рассчитана на выполнение не менее 10 000 циклов открытия и закрытия.
Материалы основных деталей
- Корпус и горловина: сталь 20.
- Патрубки: сталь 20.
- Шаровая пробка и шпиндель: коррозионностойкая сталь.
- Седла: фторопласт Ф-4К20.
- Подшипник скольжения: фторопласт.
- Опорное кольцо: сталь AISI 409.
- Пружинный блок: сталь 65Г.
- Уплотнения: эластомерные материалы для газовой арматуры.
Условия эксплуатации
Температура рабочей среды — от −40 до +200 °C. Температура окружающего воздуха — от −40 до +40 °C. Номинальный срок службы изделия составляет 40 лет, гарантийный срок — 5 лет.
Монтаж
Кран устанавливается на трубопровод посредством внутренней резьбы с обеих сторон. Перед монтажом необходимо проверить соответствие параметров трубопровода значениям Ду32 и Ру40, а также совместимость рабочей среды с материалами крана.
