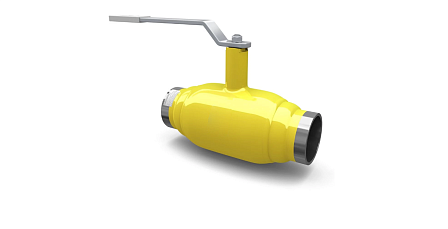

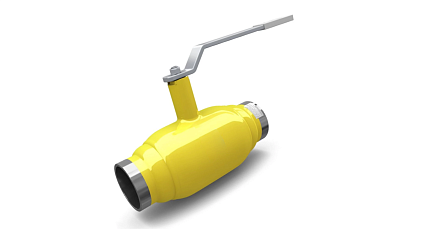

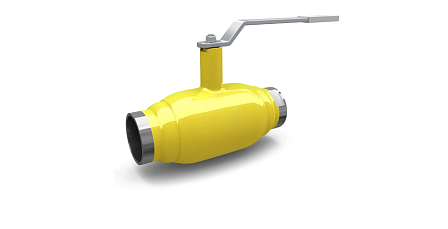

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду25, Ру25, сталь20, 12200250252MGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой газовый представляет собой промышленную стальную запорную арматуру цельносварного типа, разработанную для монтажа в технологические линии распределительных, магистральных и внутриобъектовых газопроводов. Изделие выполняет функцию запорного органа для полного отсечения и блокировки потока перемещаемой газовой среды и относится к двухпозиционным устройствам, работающим исключительно в крайних состояниях — «полностью открыто» либо «полностью закрыто». Конструкция оснащена ручным приводом в виде стального рычага с углом поворота шпинделя на 90 градусов, обеспечивающим механическое позиционирование сферического затвора. Арматура изготавливается из конструкционной стали марки 20 в соответствии с требованиями стандартов безопасности для газового оборудования и обеспечивает нулевой уровень видимых протечек газовой фазы наружу и по седлу затвора.
Специфика конструкции и проточной части
Соединение с трубопроводом осуществляется встык методом сварки. Сварной монтаж формирует монолитный контур без фланцев и резьб, полностью исключая вероятность разгерметизации стыков под воздействием механических нагрузок или вибраций.
Корпус представляет собой неразборную цельносварную конструкцию из углеродистой конструкционной стали 20. Запорная сфера изготовлена из полированной нержавеющей стали и зафиксирована в уплотнительных седлах из углеродонаполненного фторопласта. Постоянный контакт уплотнителя с телом шара поддерживается блоком тарельчатых пружин, что компенсирует температурные расширения металла. Перевод запорного органа в крайние положения («открыто» / «закрыто») выполняется вручную поворотом стального рычага на 90°.
Совместимость со средами и назначение
Кран предназначен для работы в системах транспортировки:
природного горючего газа;
сжиженной пропан-бутановой фракции (СУГ);
метана, биогаза, сухого очищенного воздуха, азота и нейтральных углеводородных смесей в газообразном состоянии.
Устройство монтируется на газопроводах низкого, среднего и высокого давления в составе обвязок газовых котлов, узлов учета расхода газа, шкафных распределительных пунктов (ШРП), продувочных и сбросных трубопроводов, а также внутрицеховых технологических коммуникаций.
Технические характеристики и параметры
Тип проточной части: полнопроходной (П/П, диаметр отверстия шара равен диаметру трубы)
Диаметр условного прохода (Ду / DN): 25 мм
Номинальное рабочее давление (Ру / PN): 25 бар (2,5 МПа)
Способ монтажа к трубе: под приварку встык
Уровень герметичности затвора: класс «А» (отсутствие протечек)
Рабочая среда: природный газ, СУГ (пропан-бутан), метан, нейтральные газы
Тип привода: ручка-рычаг.
Правила монтажа и эксплуатации
Приварка патрубков крана к трубопроводу проводится строго при открытом положении шара, чтобы предотвратить тепловую деструкцию фторопластовых седел от сварочного нагрева.
Направление движения рабочей среды не имеет значения: симметричный затвор обеспечивает одинаковую герметичность в обе стороны потока.
Ориентация крана в пространстве при установке на трубу — любая (вертикальная, горизонтальная, наклонная).
Использование крана в качестве регулирующего дросселя или в промежуточных полуоткрытых положениях не допускается.
