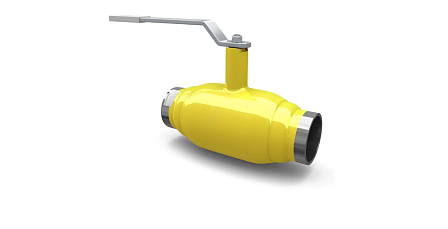

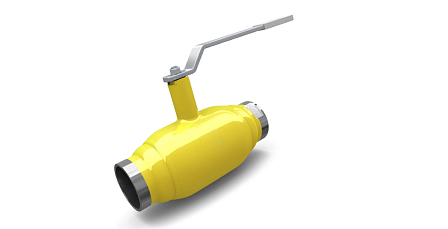

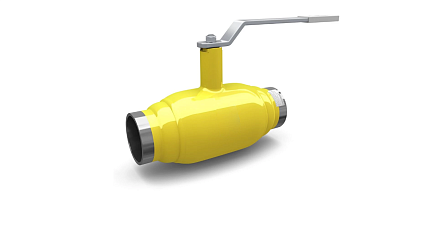

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду80, Ру25, сталь20, 12200800252MGLD000003000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой газовый спроектирован для полного разобщения участков трубопроводов газового хозяйства диаметром 80 мм. Конструкция рассчитана на интеграцию в стальные газовые магистрали посредством неразъемного сварного соединения.
Арматура применяется на газораспределительных сетях высокого (1 и 2 категорий), среднего и низкого давления, в составе технологических узлов блочно-комплектных газораспределительных станций (ГРС), пунктов редуцирования газа (ГРП, ГРПБ, ШРП, ГРУ), распределительных гребенок котельных, компрессорных установок и терминалов хранения сжиженных углеводородных газов.
Транспортируемые газообразные среды:
Очищенный горючий природный газ;
Углеводородные сжиженные газы (смеси пропан-бутана фаз паровой и жидкой);
Одорированные фазовые углеводороды и попутный газ нефтедобычи;
Нейтральные технические газы (осушенный сжатый воздух, азот, аргон, углекислота).
Режим функционирования: Запорный орган двухпозиционного действия (эксплуатационные положения «открыто» / «закрыто»). Использование крана в промежуточных положениях для регулирования объема проходящего газа запрещено.
Конструктивные характеристики и материальное исполнение узлов
Конфигурация проточной части (полнопроходное исполнение): Сечение отверстия в шаровом затворе составляет 80 мм и эквивалентно внутреннему диаметру присоединяемого трубопровода (DN 80). Полнопроходная конструкция обеспечивает минимальное гидравлическое сопротивление, предотвращает возникновение кавитационных явлений и завихрений потока, а также позволяет выполнять механическую очистку и ультразвуковую или магнитную дефектоскопию трубной плети без демонтажа крана.
Корпусная группа: Неразборная цельносварная оболочка из бесшовных элементов конструкционной углеродистой стали 20. Монолитная сборка методом автоматической сварки исключает наличие болтовых фланцев, стяжек и наружных прокладок, устраняя пути потенциальной утечки газа в атмосферу.
Седловые уплотнения затвора: Износостойкий фторопласт с углеграфитовым армированием марки.
Сальниковое уплотнение штока: Многоуровневый блок эластомерных колец с дублирующими фторопластовыми шайбами, сохраняющий эластичность и химическую стойкость к компонентам газа и одорантам (меркаптанам).
Технические параметры и нормативные данные
Номинальный диаметр (условный проход): Ду 80 мм
Номинальное давление рабочей среды: Ру 25 кгс/см²
Тип проточной части: Полнопроходной
Конфигурация присоединения к трубопроводу: Патрубки под сварку встык
Класс герметичности затворной группы: Класс «А»
Рабочее направление потока среды: Двустороннее (реверсивное, симметричный запирающий узел)
Материал корпуса: Сталь 20
Ресурс срабатывания: Не менее 10 000 полных циклов манипуляций «открыто-закрыто»
Регламент монтажа и правила эксплуатации
Монтаж крана в технологическую линию осуществляется методами ручной дуговой сварки (РД), механизированной сварки в защитных газах или автоматической сварки с разделкой кромок патрубков.
В процессе сварочных работ шаровой затвор крана обязан находиться исключительно в позиции «полностью открыто». Это предотвращает контакт полированной сферы с искрами, окалиной и брызгами расплавленного металла.
При выполнении сварочных швов недопустим нагрев центральной части корпуса в районе размещения фторопластовых уплотнений свыше +100 °C (необходим контроль нагрева и применение теплоотводящих элементов).
Установка допускается на прямолинейных участках трубопроводов в любом пространственном положении (вертикально, горизонтально, наклонно).
Арматура не требует периодической смазки, подтяжки сальников и сервисного обслуживания в пределах нормативного срока эксплуатации.
