Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду100, Ру16, сталь20, Н=1000-1650, 12201000162MGLD1000-16500
-30%

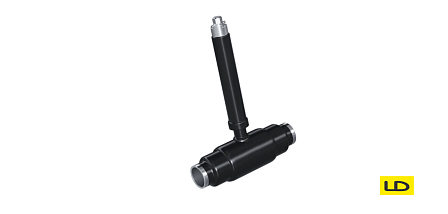

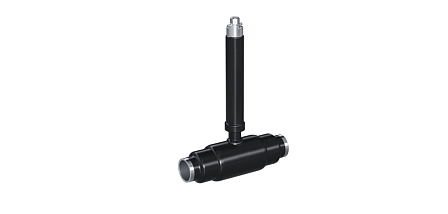

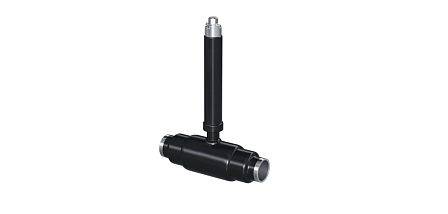

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду100, Ру16, сталь20, Н=1000-1650, 12201000162MGLD1000-16500
АРТ: 12201000162MGLD1000-16500
-30%

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду100, Ру16, сталь20, Н=1000-1650, 12201000162MGLD1000-16500

АРТ: 12201000162MGLD1000-16500
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Под ключ
LD LD Бренд LD
-30%
84 488.64 ₽
59 142.05 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду100, Ру16, сталь20, Н=1000-1650, артикул 12201000162MGLD1000-16500

Изделие представляет собой элемент трубопроводной запорной арматуры, ориентированный на применение в газотранспортных сетях при бесколодезном подземном способе укладки труб. Отличительным техническим решением в конструкции данного узла выступает интегрированная шпиндельная колонна с высотой от 1000 до 1650 миллиметров, которая выводит узел управления на поверхность земли. Присоединение к магистральной трубе с условным диаметром 100 миллиметров выполняется при помощи сварки встык. Архитектура внутренних полостей имеет полнопроходной стандарт, при котором диаметр отверстия запорной сферы равен внутреннему диаметру трубы, что не создает аэродинамического заужения в системе. Максимальное расчетное рабочее давление для данного газового крана составляет 16 бар.

Технические параметры и номенклатурные данные:
Условный диаметр прохода (Ду / DN): 100 мм.
Номинальное давление в сети (Ру / PN): 16 бар.
Габарит удлинителя штока (H): 1000–1650 мм.
Материал изготовления корпуса: углеродистая конструкционная сталь марки 20.
Формат монтажа: приварной.
Конфигурация пропускного канала: полнопроходная геометрия
Тип приводного механизма: ручной (посредством специального Т-образного ключа с поверхности).
Транспортируемая среда: природный газ, сжиженные углеводородные газы (СУГ) и прочие неагрессивные газовые смеси.

Конструктивная база и применяемые материалы:
Монолитный стальной корпус формируется методом автоматической сварки и исключает наличие разъемных фланцевых стыков, что является базовым требованием для достижения герметичности по классу «А» (ГОСТ) и предотвращения выхода газа в окружающую среду. Удлинительный шток защищен внешней стальной трубой-кожухом от давления грунта и прямого воздействия грунтовых вод. Материалом для корпусных деталей и присоединительных концов служит сталь 20. Сферический затвор фиксируется и герметизируется полимерными седлами, химический состав которых устойчив к углеводородным смесям и специфическим одорантам газовых сред. Поскольку углеродистая сталь подвержена коррозии при прямом контакте с почвой, регламент требует нанесения на поверхность корпуса полимерно-битумной или экструдированной изоляции (ВУС) перед засыпкой траншеи.

Правила монтажа и эксплуатационный регламент:
Стыковка крана с газопроводом осуществляется электродуговым сварочным аппаратом. Во время приварки патрубков требуется жесткий температурный контроль зоны нагрева для исключения термической деформации и оплавления полимерных седел внутри корпуса. Управление положением шара выполняется оператором с нулевой отметки грунта. Устройство имеет строго запорный функционал: технически разрешены исключительно крайние статические положения — затвор должен быть открыт на 100% или закрыт на 100%. Использование сферического механизма в качестве дросселирующей заслонки для изменения параметров давления, балансировки или регулирования объема проходящего газа запрещено, так как нахождение шара в полуоткрытом состоянии вызывает направленный эрозионный износ уплотнительного узла и неизбежную разгерметизацию магистрали. Климатическое исполнение и температурные лимиты фиксируются в техническом паспорте изделия.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Под ключ
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Черные
Артикул
12201000162MGLD1000-16500
Объём одной штуки, м³
0.09801
Вес (кг)
12.1
Длина (мм)
330
Ширина (мм)
180
Высота (мм)
1650
Дата доставки в ваш город
23.10.2026
Документация
Каталог шаровые краны LD для газообразных сред.pdf
7.43Мб
Сертификат соответствия.pdf
2.3Мб
Технический паспорт.pdf
960.43Кб
Экспертное заключение.pdf
1.52Мб
Декларация.pdf
670.78Кб
