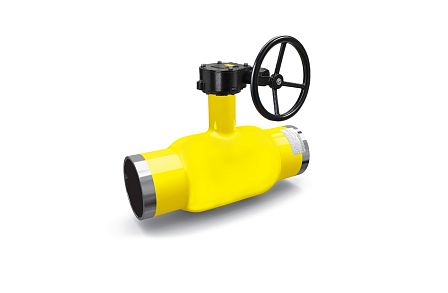

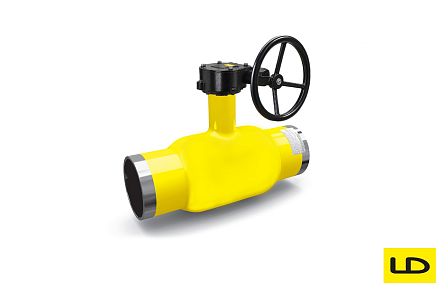

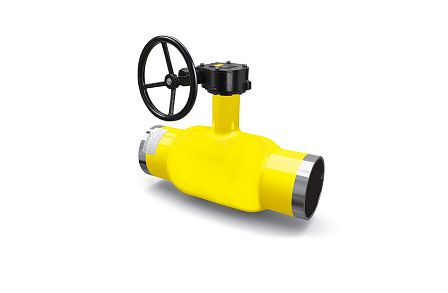

Кран шаровой газовый Н/П приварной с редуктором LD, КШЦП Р Gas, Ду200/150, Ру25, сталь20, 12202009252RGLD000000000
АРТ: 12202009252RGLD000000000

Кран шаровой газовый Н/П приварной с редуктором LD, КШЦП Р Gas, Ду200/150, Ру25, сталь20, 12202009252RGLD000000000

АРТ: 12202009252RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
Описание
Кран шаровой газовый Н/П приварной с редуктором LD, КШЦП Р Gas, Ду200/150, Ру25, сталь20, (артикул 12202009252RGLD000000000) представляет собой тип запорной промышленной арматуры, стальной газовый запорный механизм, неполнопроходное редукторное устройство приварного типа монтажа, предназначенное для перекрытия потока рабочей среды в технологических линиях транспортировки природного газа, сжиженных углеводородных газов и других неагрессивных газообразных или жидких сред.

Изделие изготавливается заводом LD в рамках серии КШЦП Р Gas из качественной конструкционной углеродистой стали марки 20. Конструктивная схема предусматривает приварной способ соединения с трубопроводной сетью. Особенностью данной модификации является суженное проходное сечение (неполнопроходное исполнение — Н/П), при котором размер шаровой пробки меньше входного патрубка, что соответствует параметрам Ду 200/150 мм. Управление запорным узлом реализовано через встроенный механический редуктор для уменьшения усилия при повороте.

Перечень технических характеристик и параметров:
  • Наименование позиции: кран шаровой газовый стальной приварной с редуктором
  • Производитель: LD
  • Серия оборудования: КШЦП Р Gas
  • Условный диаметр (Ду / проход): 200/150 мм
  • Номинальное давление (Ру): 25 кгс/см² (2,5 МПа)
  • Материал корпусных деталей: сталь 20
  • Пропускная способность: неполнопроходной (Н/П)
  • Способ установки: под приварку
  • Приводной механизм: редуктор
  • Класс герметичности затвора: класс «А» по ГОСТ 9544
Конструктивное устройство:
Корпус имеет цельносварное исполнение без разъемных соединений, что исключает утечки по плоскостям стыков.
Затворный шаровой элемент выполнен из металла с защитным покрытием рабочей поверхности.
Седельные уплотнения шара созданы на основе фторопластовых полимерных материалов, обеспечивающих заданный коэффициент трения и герметичность.
Узел штока защищен от выбивания давлением транспортируемой среды и оснащен кольцевыми уплотнителями.
Редуктор закреплен на корпусе арматуры и передает крутящий момент на шпиндель, обеспечивая поворот запирающего элемента на угол 90 градусов.

Монтаж и эксплуатация:
Установка изделия на трубопровод производится методом электродуговой сварки аттестованными специалистами с соблюдением требований проектной документации и нормативных актов для газораспределительных систем. Сварные стыки подлежат обязательному контролю качества. Поставка осуществляется в комплекте с техническим паспортом, содержащим сведения о массе, габаритных размерах, значениях крутящего момента, датах поверки и гарантийных обязательствах предприятия-изготовителя. Конструкция рассчитана на эксплуатацию в стационарных условиях при соблюдении предельно допустимых параметров давления и температуры среды.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
200 (8) х 150 (6)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
12202009252RGLD000000000
Объём одной штуки, м³
0.069
Вес (кг)
37.2
Длина (мм)
430
Ширина (мм)
226
Высота (мм)
710
Дата доставки в ваш город
Документация
Технический паспорт на КШЦП Gas.pdf
1.22Мб
Декларация на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
