Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду65, Ру16, сталь20, 11110659162RGLD000000000
-30%

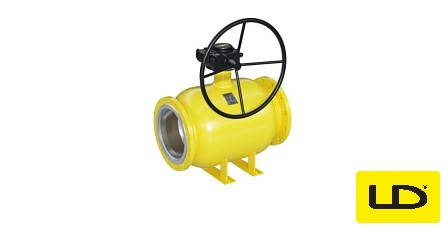

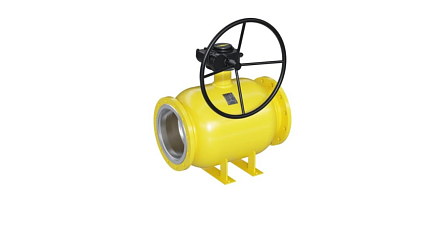

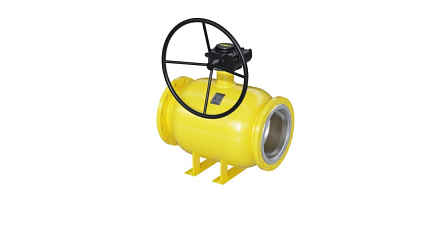

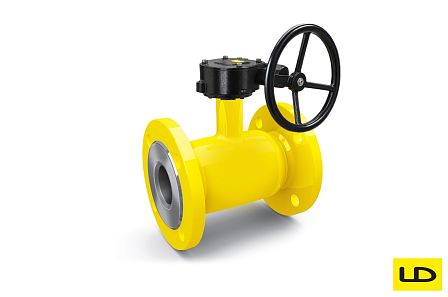

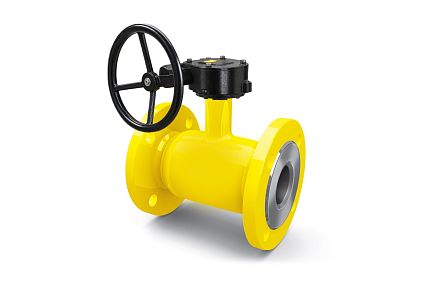

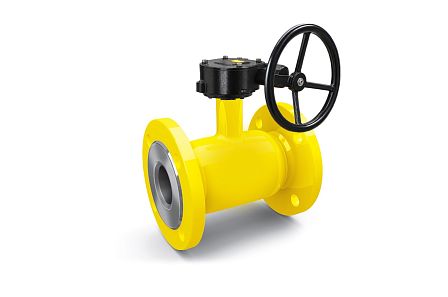

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду65, Ру16, сталь20, 11110659162RGLD000000000
АРТ: 11110659162RGLD000000000
-30%

Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду65, Ру16, сталь20, 11110659162RGLD000000000

АРТ: 11110659162RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
-30%
18 972 ₽
13 280.40 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый Н/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду65, Ру16, сталь20, (артикул 11110659162RGLD000000000) предназначен для надежного отсечения потока углеводородных газов в технологических магистралях. Оборудование разработано для трубных линий условного калибра DN 65 (номинальный диаметр фланцев 65 мм) с редуцированным проходным каналом запирающей сферы при рабочем давлении среды до PN 16 (1,6 МПа / 16 бар). Модификация объединяет неполнопроходную геометрию затвора, плоские присоединительные фланцы и механический червячный редуктор с ручным маховиком для безударного перекрытия газопровода.

Технические характеристики и эксплуатационные показатели:
  • Серийный ряд: LD Gas, модификация КШЦФ Р (с редуктором)
  • Классификационный тип: кран шаровой запорный газовый неполнопроходной
  • Номинальный диаметр прохода: Ду65 (номинальный размер фланцев DN 65 мм)
  • Номинальное гидростатическое давление: Ру16 (PN 1,6 МПа / 16 кгс/см²)
  • Форма проточной части: неполнопроходная (стандартнопроходная, редуцированная, Н/П)
  • Способ монтажа на трубопровод: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
  • Тип механизма управления: ручной угловой червячный редуктор со стальным штурвалом
  • Материал неразборного корпуса и фланцев: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического элемента: аустенитная нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал шпинделя: нержавеющая жаропрочная сталь марки 20Х13
  • Седловая герметизация: износостойкий композитный фторопласт Ф4К20 с тарельчатыми пружинами
  • Уплотнительный узел штока: графитонаполненный фторопласт Ф-4, кольцевые элементы из газостойкого эластомера FKM/NBR
  • Класс герметичности затвора: «А» по ГОСТ 9544-2015 (протечки газа исключены)
  • Транспортируемая среда: товарный природный газ по ГОСТ 5542, сжиженные газы (СУГ) по ГОСТ 20448, пропан, бутан, сухие нейтральные газы, сжатый воздух
  • Допустимая температура перемещаемой среды: от -40 °C до +80 °C (для газовых систем)
  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Неразборный корпус крана сварен по бесшовной технологии из углеродистой конструкционной стали 20, что исключает болтовые стяжки в центральной зоне и гарантирует защиту от внешней утечки горючих газов при эксплуатационных вибрациях и температурных колебаниях. Редуцированное проходное сечение снижает гидродинамическую нагрузку на уплотнительные седла из полимера Ф4К20, оптимизирует массу изделия и уменьшает усилие, необходимое для поворота сферической пробки.

Червячный редуктор обеспечивает плавную передачу крутящего момента от маховика к шпинделю, исключая возможность резкого перекрытия магистрали обслуживающим персоналом. Медленный поворот шара на угол 90 градусов устраняет вероятность возникновения скачков давления и динамических гидроударов в газораспределительном контуре. Механический указатель на корпусе привода позволяет визуально фиксировать крайние и текущие положения затвора («открыто/закрыто»).

Фланцевый монтаж позволяет производить безопасную установку, регламентную ревизию и замену арматуры на действующих взрывоопасных объектах без использования сварочного оборудования. Кран эксплуатируется на газораспределительных станциях (ГРС), блочных газорегуляторных пунктах (ГРПБ, ГРПШ), входных нитках газонаполнительных станций (ГНС) и системах газоснабжения котельных установок.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11110659162RGLD000000000
Объём одной штуки, м³
0.00972
Вес (кг)
9.2
Длина (мм)
200
Ширина (мм)
178
Высота (мм)
273
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦФ GAS.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
