Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый П/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду100, Ру16, сталь20, 11111000162RGLD000000000
-30%

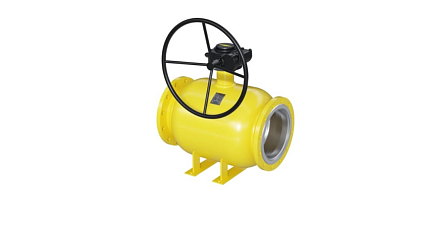

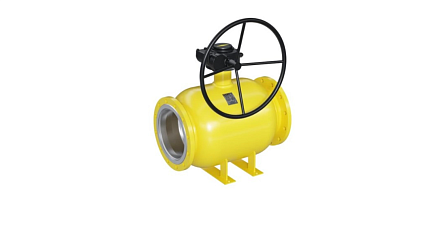

Кран шаровой газовый П/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду100, Ру16, сталь20, 11111000162RGLD000000000
АРТ: 11111000162RGLD000000000
-30%

Кран шаровой газовый П/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду100, Ру16, сталь20, 11111000162RGLD000000000

АРТ: 11111000162RGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
LD LD Бренд LD
Описание
Кран шаровой газовый П/П фланцевый с редуктором LD, КШЦФ Р Gas, Ду100, Ру16, сталь20, (артикул 11111000162RGLD000000000) относится к классу промышленной трубопроводной арматуры запорного типа. Изделие спроектировано для полного перекрытия потока рабочей среды в газотранспортных магистралях, распределительных газопроводах и технологических обвязках промышленного назначения.

Технические данные и спецификация
  • Тип арматуры: Кран шаровой запорный газовый с механическим редуктором.
  • Серия / Модель: КШЦФ Р Gas (бренд LD).
  • Номинальный размер: DN 100 (Ду 100 мм).
  • Рабочее давление: PN 16 бар / 1,6 МПа (Ру 16 кгс/см²).
  • Геометрия прохода: Полнопроходная (П/П). Проходной диаметр шара равен 100 мм и совпадает с внутренним диаметром трубопровода.
  • Привод управления: Механический редуктор червячного типа с штурвалом (маховиком).
  • Присоединение к трубопроводу: Фланцевое по ГОСТ 33259-2015 / ГОСТ 12815-80.
  • Материал корпуса и патрубков: Углеродистая конструкционная сталь 20 (ст20 / Ст.20).
  • Материал запорного органа (шара): Коррозионно-стойкая нержавеющая сталь (08Х18Н10 / 12Х18Н10Т).
  • Материал шпинделя: Нержавеющая сталь 20Х13.
  • Уплотнение затвора: Износостойкий фторопласт с коксовым наполнением (Ф4К20) с дублирующими кольцами из фторкаучука.
  • Уплотнение шпиндельного узла: Фторопласт Ф4К20 и фторкаучук (FKM).
  • Уровень герметичности затвора: Класс «А» по ГОСТ 9544-2015.
  • Температура рабочей среды: от -40 °C до +80 °C.
  • Климатическое исполнение: У1 по ГОСТ 15150-69 (эксплуатация при температуре окружающей среды от -40 °C до +60 °C).
Конструктивные особенности
Изделие изготовлено в цельносварном неразборном корпусе из стали 20, что исключает наличие разъемов и потенциальных точек утечки газа. Наличие червячного редуктора снижает усилия на штурвале при открытии и закрытии крана на трубопроводах Ду100 под давлением Ру16. Полнопроходное исполнение (П/П) предотвращает гидравлические потери и завихрения потока среды.
Шпиндель оснащен конструктивным блоком, предотвращающим его выталкивание внутренним давлением среды. Уплотнительные седла поджаты тарельчатыми пружинами, обеспечивающими герметичность затвора класса «А» при температурных колебаниях и механических нагрузках.

Назначение и эксплуатационные среды
Кран КШЦФ Р Gas Ду100 Ру16 применяется для работы со следующими средами:
Природный газ по ГОСТ 5542-2014;
Сжиженные углеводородные газы (СУГ);
Сжатый воздух, пропан, бутан и нейтральные газообразные фазы.

Монтаж осуществляется на объектах ГРП, ГРПШ, ГРУ, блочно-модульных котельных и газораспределительных станциях. Установка допускается в любом пространственном положении на горизонтальных и вертикальных участках газопроводов. Изделие функционирует исключительно в крайних положениях («открыто» / «закрыто»).

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
11111000162RGLD000000000
Объём одной штуки, м³
0.03078
Вес (кг)
23.3
Длина (мм)
350
Ширина (мм)
215
Высота (мм)
409
Дата доставки в ваш город
02.10.2026
Документация
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦФ GAS.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
